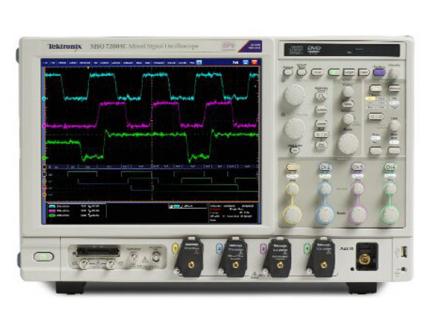

泰克MSO71254C数字荧光示波器

DPO/DSA/MSO70000系列示波器提供了杰出的信号采集性能和分析功能。它在全部4条通道上提供了完善的采集性能，发现实际信号。它提供了业内z高的波形捕获功能，可以捕获更多的信号细节。专门的一系列工具提供了更快的设计和一致性测试功能，自动设置、采集和分析高速串行数据信号。

产品简介

绝无折衷的带宽性能－全四通道上高达33 GHz，上升时间快达9 ps，在z新高速串行标准上执行测量

业界当先的高采样率和定时分辨率

在2 通道上提供了100GS/s 的采样率(对12.5、16、20、 25 和33 GHz 型号)

同时在全部四条通道上实现了

20, 16, 12.5, 8, 6 和4 GHz 多种带宽型号

高达50 GS/s 的实时采样率

高达250 M 样点的记录长度及MultiViewZoomTM功能，快速进行导航

z快的波形捕获速率，每条通道z高捕获速率>300,000 wfms/s

杰出的信号完整性和完美的信噪比－观察波形z真实的表现

16 条逻辑通道，为数字和模拟信号调试提供高达80ps 定时分辨率 (仅MSO70000)

Pinpoint®触发－z大限度地减少采集问题信号所用的时间，高效调试问题，缩短调试时间

可视触发–精确判定触发，找到复杂波形中的独特事件

6.25Gbps 实时串行触发－保证指定NRZ 或8b/10b 码型第一次发生时就触发采集，支持码型效应隔离诊断

搜索和标记－为感兴趣的信号提供波形码型匹配和软件触发

8b10b编码串行数据、I2C、SPI、RS-232/422/485/UART、USB 2.0 和MIPI® DPHY自动串行触发和解码选项

P7500 TriModeTM探测系统－完美配套的信号连接系统

应用支持：高速串行工业标准、射频信号、电源系统和存储器设备－实现标准规定认证、自动化测试和易于使用

P6780和P6717高性能17通道逻辑探头，具有z高达2.5GHz 的带宽，为当前的高速数字信号探测提供连接保障( 仅 MSO70000)

应用

设计验证，包括信号完整性、抖动和定时分析

检验、调试、检定或认证复杂的设计

根据行业标准调试串行数据并进行一致性测试

存储总线分析

设计原型启动和开关电源检验

考察瞬态现象

复杂系统的生产测试

瞬态信号或宽带宽RF 信号的频谱分析

功能

优点

33 GHz带宽

对28+ Gbaud和PCIe 3.0等电路执行精确检定、抖动检定和一致性测试，数据速率高达12.5 Gb/s。

行业当先的100 GS/sec采样率

全面分析，进行通道间及多路测量。捕获更多的细节(如快速边沿)，使用等效时间采样在4条通道上实现10 Terasamples/s的采样率。

行业当先的信号保真度、z低噪声和z高有效位数(ENOB)

以更多的余量执行测试，确保看到实际信号，提高测量精度。

在全部4条通道上提供业内z高的波形捕获速率

高效发现和捕获间歇性(偶发)问题或事件。

16条逻辑通道，80 ps定时分辨率(仅适用于MSO70000系列)

模拟信号/数字信号相关视图，精确了解逻辑电路性能。

各种连接支持选项，进行模拟/数字探测

为小型元器件引线或电路板通路提供灵活的探测解决方案，消除专用夹具或成本。业内唯一的20 GHz TriMode™探头和2.5 GHz差分逻辑探头。

Pinpoint®触发和高速串行码型触发，速率高达6.25 Gb/s

特定标准触发功能，加速调试PCIe、SATA、USB及其它总线。

完善的数字串行分析解决方案–探测、触发、解码和分析

一系列专门工具，自动采集和分析高速串行数据信号，如SATA和DisplayPort，加快设计和一致性测试。

I2C、SPI、RS-232/422/485/UART、USB 2.0、MIPI® D-PHY DSI-1和CSI-2自动串行分析选项

自动捕获和观察控制包和数据包开始位置和结束位置，识别常用总线业务的子数据包成分，如地址、数据、CRC、等等。

**仅适用于MSO70000
