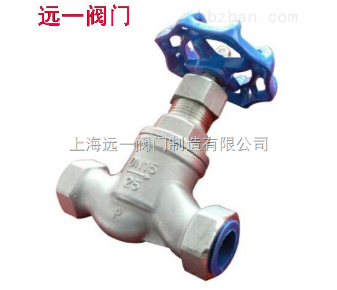

不锈钢丝口截止阀J11W-16P/R
2022-12-15 16:3762
信息概况
  • 价格：￥88.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页
产品概述
J11W-16P/R不锈钢丝口截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
产品特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
结构形式
结构形式有直通式、直流式和直角式。直通式是zui常见的结构，但其流体的阻力zui大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
不锈钢丝口截止阀主要性能规范：
型号
公称压力
试验压力PS（Mpa）
工作压力PN（Mpa）
工作温度
（℃）
适用介质
壳体
密封
J11W-16
J11W-16K
1.6
2.5
1.76
1.6
≤100
油类
Oil
J11W-16P
硝酸类腐蚀性介质
J11W-16R
≤350
醋酸类腐蚀性介质
J11W-16Ni
碱液、盐水、海水等
    不锈钢内螺纹截主要外形尺寸和连接尺寸（mm）：
公称通径
DN（mm）
管螺纹
尺          寸 （mm）
L
D1
S
H
H1
D0
15
1/2
90
14
32
109
117
65
20
3/4
100
16
36
109
117
65
25
1
120
18
46
132
142
80
32
1/4
140
20
55
156
168
100
40
1/2
170
22
65
167
168
100
50
2
200
24
80
182
200
120
65
2/2
260
26
95
200
223
120
