焊接截止阀J61Y-P54/100V/140V/170V
2022-12-02 13:4576
信息概况
  • 价格：￥6899.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

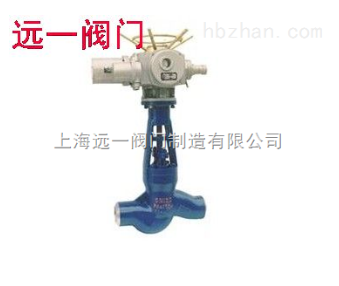

焊接截止阀产品介绍：
J61Y-P54/100V，J61Y-P54/140V，J61Y-P54/170V焊接截止阀也称电站截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，*的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSIB16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
应用范围：
适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
结构特点：
1.产品设计制造按ASMEB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用slite司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
标准规范：

设计制造标准：ASMEB16.34、E101

结构长度标准：GB/T12221-2005

连接法兰标准：GB/T9113

压力温度等级：GB/T12224-2005

产品型号：

对接焊端产品型号

GB1224

ANSIB16.25J961Y–P54/100V

J961Y-200J961Y-P54/140V

J961Y-250J961Y-P54/170V

J961Y-320J961Y-P57/170V

性能规范：

型号公称压力

PN（MPa）试验压力（MPa）适用温度（℃）适用介质

强度试验密封试验

J61Y-20020.03022425水

蒸汽

油品

J61Y-25025.037.527.5

J61Y-32032.04835.2

J61Y–P54/100VP54/100V3011540

J61Y-P54/140VP54/140V4015.4

J61Y-P54/170VP54/170V4819

J61Y-P57/170VP57/170V6319570

标准与规范：

设计与制造结构长度压力–温度等级试验标准

E101

JB/T3595

DL/T531E101

JB2766

GB/T15188.1E101

JB/T3595E101

JB/T9092

主要零件材料：

零件材料材料牌号

阀体WCBA105WC612Cr1MoVWC912Cr1MoV

阀盖WCBA105WC612Cr1MoVWC912Cr1MoV

阀瓣WCBA105WC625Cr2MoVWC925Cr2MoV

阀杆2Cr13/1Cr17Ni225Cr2MoV25Cr2MoV

阀座25 STL304304

密封环（垫片）增强柔性石墨/软钢

填料增强柔性石墨

阀杆螺母ZCuAl10Fe3/D2

J61Y

型号公称通径

DN（mm）尺寸（mm）重量

Kg

dLHDo

J61Y-2005055350497350

100109600806600

J61Y-25010101102301503.8

20191502721806.8

252218030825011.2

322618030825011.8

403625049335036.5

504225049335036.5

6556340775450120

8064390848500150

10084480910600240

J61Y-P54/100V10121101701502.5

20231502702009.2

25271802702009.5

323218036525015

403625049332038

504535058032075

6557.6430605350105

8074470660500115

10084480910600250

J61Y-320

J61Y-P54/140V10101102301503.8

20191502722006.8

252218031825011.2

322618030825011.8

403625049335036.5
