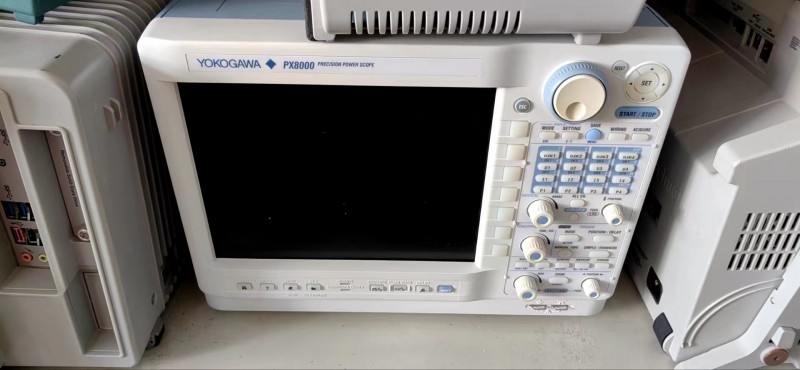

yokogawa横河PX8000功率分析仪
传统功率测量仪器不能提供准确的时间测量;示波器不是衡量权力而设计的。 PX8000是上一个功率范围,使oscilloscope-style基于时间的测量功率测量的。它可以捕捉准确的电压和电流波形,开放应用程序和解决方案一个巨大的各种各样的新兴电力测量问题。 JIANG
瞬时功率的测量和分析
PX8000有很多创新的功能,支持关键的测量和分析,瞬态动力配置文件。
|
同时功率计算
|
提供同步电压和电流倍增给实时采样。
|
|
Cycle-by-cycle功率测量趋势
|
趋势之间的测量波形可以计算数学函数(四百万分)。
|
|
特定的时段测量
|
支持力量的捕捉波形在特定时间通过启动和停止“光标”的定义。
|
|
x - y显示和阶段分析
|
支持x - y轴显示作为标准。它还可以显示利萨波形的输入和输出阶段分析。
|
|
捕捉突然或不规则现象
|
一个always-active 1000历史波形函数自动记录历史。
|
|
长周期数据捕获和分析
|
一篇计算机应用程序称为PowerViewerPlus可以用来捕捉波形数据进行进一步分析。
|
|
FFT分析
|
算术、节省时间、FFT和其他计算,让用户与偏移和倾斜修正显示波形。
|
|
同时谐波测量
|
可以同时测量电压和电流的谐波成分波的谐波失真的因素。
|
|
多功能快照
|
多达16个不同的波形,包括电压、电流和功率,可以并排显示,给予工程师即时快照的性能。
|
|
详细的瞬态分析
|
支持一切权力的测量波形参数之间的定义的启动和停止游标。
|
|
潮流计算
|
内置函数直接计算的变量,如均方根(RMS)和平均功率值,使cycle-by-cycle趋势的识别。
|
|
De-skew补偿
|
自动de-skewing功能消除了电流和电压之间的补偿信号,可能是由于传感器或输入特征。
|
|
由isoPRO技术
|
提供行业的隔离性能在zui高速度。提供所需的性能开发逆变器工作在高电压、大电流,高频率。
|
PX8000是一个非常通用的仪器,解锁功率测量能力的研究人员从可再生能源到的机器人技术。
逆变器和电机测试
电动及混合动力汽车有许多电子和机械部件,和整体绩效评估需要测量的效率。 PX8000的灵活性、准确性和宽的带宽一起使它适合绘画的范围功率读数需要优化的效率提高电路和逆变器——两个关键元素在电动汽车的整体性能。
|
宽的带宽
|
12位分辨率,100 MS / s抽样,和20 mh带宽,PX8000可用于准确测量逆变器脉冲形状,然后可以用来调整逆变器效率。
|
|
瞬态测量cycle-by-cycle趋势
|
分析问题cycle-by-cycle趋势的能力使它适合瞬态效应的测量。当负载变化时迅速,工程师可以获得的见解,使他们提高逆变器的控制。
|
|
谐波和FFT分析
|
谐波和FFT测量功能,PX8000可以测量的基本波形从20赫兹至6.4千赫。这是特别有用的分析更高的谐波分量和噪声在机电系统的原因。
|
|
抵消取消个人空函数
|
一个常见的问题在测试逆变器汽车是环境噪声的存在,就意味着测试值非零甚至在测试开始了。 PX8000的补偿能力意味着这种效应可以无效和特定的输入可以进行测试和分析。
|
反应堆损失测量逆变器提高电路
反应堆用于过滤掉噪音和提高电压水平之前一个逆变器的使用。它由一个核心和一个线圈电磁材料。电气工程师的主要焦点是在总逆变器系统,减少功率损耗和反应器性能特别感兴趣。潜在的评估方法有两种:直接损失测量反应堆和铁损耗的测量。 PX8000支持方法,因为它可以适应高频率测量和low-power-factor条件。
|
Low-power-factor测量
|
更高的采样率和广泛的带宽使PX8000特别有用的测试设备,如变压器和反应堆低功率因素。是特别重要的测量准确的能耗设备的高频率。
|
|
De-skew功能
|
分析功耗low-power-factor设备是特别重要的zui小化任何时间之间的差异所造成的电压和电流传感器输入的特征。 PX8000提供de-skew调整来弥补这一次的区别。
|
|
高频率的条件下磁心损耗测量
|
分析反应堆核心损失的一个例子如何利用PX8000的用户定义函数提供一个即时分析系统性能。在下面的示例中,核心损失计算基于初级线圈电流和次级线圈电压,而磁通密度(B)和磁场(H)计算了考虑到输入频率、横截面积和其他参数。所有的值都可以由PX8000直接显示。
|
无线充电器的效率测量
无线充电技术的发展为移动设备如智能和平板设备是研究关注的一个焦点。汽车制造商正考虑电动汽车无线充电的可能性。无线充电取决于两个电磁线圈被配置为支持特定频率配置文件。有效的权力交接和自然功率损耗的预防尤为重要。 PX8000是适合测量这种系统由于其运营能力在高频段和低功率因素。
|
无线充电器的效率评价
|
评估无线传输的效率,至少三个功率测量元素是必需的。 PX8000的四个输入通道,同时可以分析整个系统的性能。
|
|
Low-power-factor设备测量
|
更高的采样率和广泛的带宽使它适合无线电力传输系统。 PX8000支持12位分辨率、采样率高达100 ms / s和20 mhz带宽。 PX8000支持low-power-factor系统的测量操作以非常高的频率。
|
|
De-skew功能
|
因为PX8000提供de-skew函数,介绍了电压和电流之间的差异,通过传感器和输入特征的分析可以弥补和消除low-power-factor系统。
|
