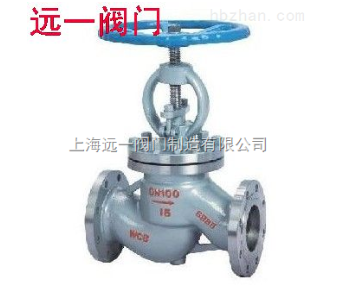

手动截止阀J41Y-16C/J41Y-25/J41Y-40

2022-11-30 14:0579

信息概况

价格：￥1620.00/台
品牌：远一阀门
起订：1台
供应：10000台
发货：3天内

立即购买

远一阀门有限公司

进入商家主页

J41Y-16C/25/40/64/100/160手动截止阀》不锈钢截止阀价格，法兰式截止阀标准，截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

J41H/Y碳钢截止阀主要尺寸

2.5MPa	DN	L	D	D1	D2	B	n-φd	H	D0
凸面法兰 RF J41H J4lY J41W J4lF J41N 25 25P 25R 25I	10	130	90	60	40	16	4-φ14	198	120
	15	130	95	65	45	16	4-φ14	218	120
	20	150	105	75	55	16	4-φ14	258	140
	25	160	115	85	65	16	4-φ14	275	140
	32	180	135	100	78	18	4-φ18	280	160
	40	200	145	110	85	18	4-φ18	330	180
	50	230	160	125	100	20	4-φ18	350	200
	65	290	180	145	120	22	8-φ18	400	280
	80	310	195	160	135	22	8-φ18	355	280
	100	350	230	190	160	24	8-φ23	415	320
	125	400	270	220	188	28	8-φ25	460	360
	150	480	300	250	218	30	8-φ25	510	450
	200	600	360	3lO	278	34	12-φ25	710	500
	250	650	425	370	332	36	12-φ30	786	550
	300	750	485	430	390	40	16-φ30	925	600
	350	850	550	490	448	44	16-φ34	1075	700
	400	950	610	550	505	48	16-φ34	1235	800
	450	1200	660	600	555	50	20-φ34	-	1000
	500	1250	730	660	61O	52	20-φ41	-	1000

主要尺寸

4．OMPa	DN	L	D	Dl	D2	D6	b	n-φd	H	DO
凹凸法兰 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-φ14	198	120
	15	130	95	65	45	40	16	4-φ14	233	120
	20	150	105	75	55	51	16	4-φ14	275	140
	25	160	115	85	65	58	16	4-φ14	285	160
	32	180	135	100	78	66	18	4-φ18	302	160
	40	200	145	110	85	76	18	4-φ18	355	200
	50	230	160	125	100	88	20	4-φ18	373	200
	65	290	180	145	120	110	22	8-φ18	408	280
	80	310	195	160	135	121	22	8-φ18	436	280
	100	350	230	190	160	150	24	8-φ23	480	320
	125	400	270	220	188	176	28	8-φ25	588	360
	150	480	300	250	218	204	30	8-φ25	611	400
	200	600	375	320	282	260	38	12-φ30	720	400
6.4MPa	15	170	105	75	55	40	18	4-φ14	195	400
凹凸法兰 MFM J41H J41Y J41W J41F J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-φ18	228	160
	25	210	135	100	78	58	22	4-φ18	275	180
	32	230	150	110	82	66	24	4-φ23	325	200
	40	260	165	125	95	76	24	4-φ23	360	240
	50	300	175	135	105	88	26	4-φ23	4lO	280
	65	340	200	160	130	110	28	8-φ23	450	320
	80	380	210	170	140	121	30	8-φ23	485	360
	100	430	250	200	168	150	32	8-φ25	537	400
	125	500	295	240	202	176	36	8-φ30	631	400
	150	550	340	280	240	204	38	8-φ34	646	450
	200	650	405	345	300	260	44	12-φ34	813	500
10.0MPa	10	170	100	70	50	35	20	4-φ14	198	140
凹凸法兰 MFM J41H J41Y J41W 100 100P 100R 100I	15	170	105	75	55	40	20	4-φ14	202	140
	20	190	125	90	68	51	22	4-φ18	228	160
	25	210	135	100	78	58	24	4-φ18	250	180
	32	230	150	110	82	66	24	4-φ23	326	200
	40	260	165	125	95	76	26	4-φ23	360	240
	50	300	195	145	112	88	28	4-φ25	414	280
	65	340	220	170	138	110	32	8-φ25	434	320
	80	380	230	180	148	121	34	8-φ25	547	360
	100	430	265	2lO	172	150	38	8-φ30	621	400
	125	500	310	250	210	176	42	8-φ34	732	400
	150	550	350	, 290	250	204	46	12-φ34	840	450
	200	650	430	360	312	260	54	12-φ41	925	500
16.0MPa	15	170	110	75	52	40	24	4-φ18	148	140
凹凸法兰 MFM J41H J41Y J41W 160 160P 160R 160I	20	190	130	90	62	51	26	4-φ23	158	160
	25	210	140	100	72	58	28	4-φ23	175	180
	32	230	165	115	85	66	30	4-φ25	200	200
	40	260	175	125	92	76	32	4-φ27	231	240
	50	300	215	165	132	88	36	8-φ25	262	280
	65	340	245	190	152	110	44	8-φ30	303	320
	80	380	260	205	168	121	46	8-φ30	341	360
	100	430	300	240	200	150	48	8-φ34	485	400
