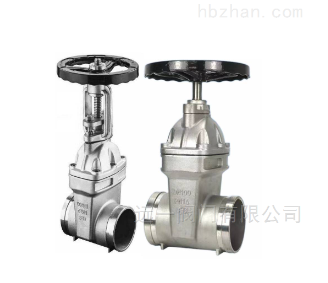

一、不锈钢沟槽式弹性座封闸阀产品介绍：
Z81X-10P/Z81X-16P/Z85X-10P/Z85X-16P不锈钢沟槽闸阀、明杆沟槽式不锈钢弹性座封闸阀、暗杆沟槽式不锈钢弹性座封闸阀、不锈钢沟槽式软密封闸阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等优点。沟槽不锈钢闸阀重量轻，本体采用不锈钢304制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、不锈钢沟槽式弹性座封闸阀产品特点：
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与的几何尺寸，密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封。
4. 阀体采用不锈钢304材质，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“O"密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
三、不锈钢沟槽式弹性座封闸阀主要零部件材料：
|
|
|
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
不锈钢304
|
|
2
|
阀瓣
|
不锈钢外覆丁腈橡胶
|
|
3
|
螺栓
|
镀锌
|
|
4
|
密封圈
|
NBR
|
|
5
|
阀盖
|
不锈钢304
|
|
6
|
阀杆
|
不锈钢
|
|
7
|
0型密封圈
|
NBR
|
|
8
|
轴盖
|
不锈钢
|
|
9
|
防尘罩
|
NBR
|
|
10
|
手轮
|
铸铁
|
|
11
|
紧固螺母
|
镀锌
|
四、不锈钢沟槽式弹性座封闸阀主要参数：
|
技术参数
|
|
|
压力等级
|
1.0MPa 1.6MPa
|
|
密封试验
|
1.5MPa 2.4MPa
|
|
工作温度
|
0-80℃
|
|
适用介质
|
水
|
五、不锈钢沟槽式弹性座封闸阀主要连接尺寸：
|
公称通径
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
|
|
D
|
57
|
60
|
76
|
89
|
108
|
114
|
133
140
|
159
165
|
219
|
273
|
325
|
377
|
426
|
|
A1
|
14.5
|
14.5
|
14.5
|
16
|
16
|
16
|
19
|
19
|
19
|
25
|
25
|
|
|
|
BA
|
9.5
|
9.5
|
9.5
|
9.5
|
9.5
|
9.5
|
13
|
13
|
13
|
13
|
13
|
|
|
|
C
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
2.5
|
2.5
|
3.3
|
3.3
|
5.5
|
|
|
|
Z81X
Z85X
|
L
|
145
|
180
|
180
|
180
|
200
|
240
|
275
|
325
|
355
|
|
|
|
|
H
|
325
|
455
|
455
|
455
|
|
500
|
620
|
750
|
880
|
|
|
|
|
|
D0
|
180
|
200
|
200
|
200
|
|
240
|
320
|
320
|
400
|
|
|
|
|
