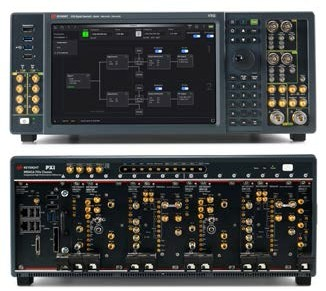

是德科技M9384B微波信号发生器

设备速度更快，性能更值得信赖JIANG

使用具有 2 ghz 调制带宽的双通道 44 ghz 矢量信号发生器，可以显著简化系统测试

利用的输出功率与 evm和 acpr 性能，克服毫米波技术在 ota系统路径损耗方面所带来的挑战

在 5g 新空口元器件表征中使用 pathwave 信号生成软件，增强您的设计信心

是德科技m9384b g微波信号发生器适合 5g 应用的出众能力

配有两个 44 ghz 通道，可以支持在接收机阻塞和干扰测试中使用的众多 3gpp *性测试配置

自动信道响应校正和 s 参数去嵌入功能可以提升宽带 5g 载波聚合场景中的测量不确定度和精度

pathwave 信号生成软件可以帮助您加快设计与测试工作流程

 是德科技m9384b g微波信号发生器主要特性和功能

双通道多点触控毫米波矢量信号发生器，在一台仪器中拥有 2 ghz 射频带宽

大输出功率，可以对系统损耗进行补偿，并能够支持 5g 功率放大器和空中（ota）测试

相位相干 lo 和基带同步，支持多用户或波束赋形 mimo ota 测试

pathwave 信号生成软件可以帮助您加快设计与测试工作流程

是德科技m9384b g微波信号发生器：

频率         1 mhz 至 44 ghz

频率选件         44 ghz

性能水平         ◆◆◆◆◆◆

1 ghz 时的输出功率      -110dbm 至 +23 dbm

1 ghz 时，20 khz 频偏处的相位噪声-140dbc/hz (measured)

1 ghz 时的谐波      -30dbc (measured)

iq 内部/外部调制带宽  2ghz

基带发生器模式     waveform playback

软件——通用

analog i/q input

i/q waveform

matlab

multitone

pulse

custom modulation

软件——蜂窝/无线连通性

bluetooth

cdma2000?/1xev-do

gsm/edge/evo

lot

lte/ lte-advancedfdd and tdd

mobile wimax?

td-scdma/hspa

w-cdma/hspa+

wlan802.11a/b/g/j/p/n/ac/ah/ax

pre-5g

5g nr

软件——音频/视频广播

broadcast radio

digital video

软件——检测/定位/跟踪/导航    global navigation satellite system

波形回放存储器     1024 msa

可用应用          是

矢量          是

form factor       modular

rf bandwidth    2 ghz

output power @ 39ghz  +24 dbm
