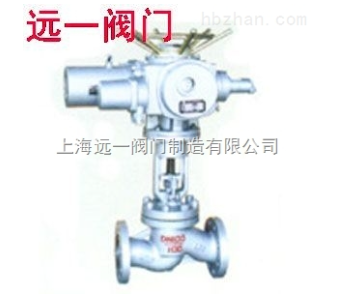

电动截止阀J941H-16C/25/40/64/100
2022-11-14 14:1674
信息概况
  • 价格：￥5600.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

电动截止阀产品介绍：

J941H/W/Y-16C/R/RL/25/40/64/100/160C/R/RL电动截止阀由截止阀与Z型多回转电动执行器组成，有开关型、调节型两种，工作电压一般为380VAC,另外需要别的电压可以定制。电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮更好的传动、电动、气动等。

电动截止阀结构特点：

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Slite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

电动截止阀主要尺寸表：

公称通径DN(mm)

主要外形尺寸和连接尺寸 (mm)

L

D

D1

D2

b

f

z-d

H

D0

J41H/Y-16C          J41W-16P           J41W-16R            J41W-16R

10

130

90

60

40

14

2

4-14

198

120

15

130

95

65

45

14

2

4-14

200

120

20

150

105

75

55

14

2

4-14

243

140

25

160

115

85

65

14

2

4-14

253

160

32

180

135

100

78

15

2

4-18

280

180

40

200

145

110

85

16

3

4-18

312

200

50

230

160

125

100

16

3

4-18

321

240

65

290

180

145

120

18

3

4-18

325

280

80

310

195

160

135

20

3

8-18

355

280

100

350

215

180

155

20

3

8-18

415

320

125

400

245

210

185

22

3

8-18

460

360

150

480

280

240

210

24

3

8-23

510

400

200

600

335

295

265

26

3

12-23

710

400

250

650

405

355

320

30

3

12-23

786

450

300

750

460

410

375

30

3

12-23

925

500

公称通径
DN(mm)

J41H/Y-25    J41W-25P   J41W-25R   J41Y-25I     J941H/Y-25        J941W-25P        J941W-25R        J941Y-25I

主要外形尺寸和连接尺寸

电动装置

L

D

D1

D2

b

f

z-d

H手

H电

D0

10

130

90

60

40

16

2

4-14

198

-

120

-

15

130

95

65

45

16

2

4-14

233

-

120

-

20

150

105

75

55

16

2

4-14

275

-

140

-

25

160

115

85

65

16

2

4-14

285

-

160

-

32

180

135

100

78

18

2

4-18

302

-

180

-

40

200

145

110

85

18

3

4-18

355

-

200

-

50

230

160

125

100

20

3

4-18

362

645

240

DZW10I

65

290

180

145

120

22

3

8-18

425

690

280

DZW10I

80

310

195

160

135

22

3

8-18

469

715

280

DZW15I

1 00

350

230

190

160

24

3

8-23

470

770

320

DZW20

125

400

270

220

188

28

3

8-25

558

780

360

DZW30

150

480

300

250

218

30

3

8-25

611

875

400

DZW45

200

600

360

310

278

34

3

12-25

721

967

400

DZW60

250

650

425

370

332

36

3

12-30

786

-

450

-

300

750

485

430

390

40

4

12-30

925

-

500

-

公称通径
DN(mm)

J41H/Y-25      J41W-40P     J41W-40R    J41Y-40I      J941H/Y-40    J941W-40P     J941W-40R          J941Y-40I

主要外形尺寸和连接尺寸

电动装

L

D

D1

D2

D6

b

f

f2

z-d

H手

H电

D0

10

130

90

60

40

35

16

2

4

4-14

198

-

120

-

15

130

95

65

45

40

16

2

4

4-14

233

-

120

-

20

150

105

75

55

51

16

2

4

4-14

275

-

140

-

25

160

115

85

65

58

16

2

4

4-14

285

-

160

-

32

180

135

100

78

66

18

2

4

4-18

302

-

180

-

40

200

145

110

85

76

18

3

4

4-18

355

-

200

-

50

230

160

125

100

88

20

3

4

4-18

373

645

240

DZW10I

65

290

180

145

120

110

22

3

4

8-18

408

690

280

DZW10I

80

310

195

160

135

121

22

3

4

8-18

436

715

320

DZW20I

100

350

230

190

160

150

24

3

4.5

8-23

480

770

360

DZW30I

125

400

270

220

188

176

28

3

4.5

8-25

558

782

400

DZW45

150

480

300

250

218

204

30

3

4.5

8-25

611

875

400

DZW60

200

600

375

320

282

260

38

3

4.5

12-30

720

1160

400

DZW90I

公称通径
DN(mm) 		主要外形尺寸和连接尺寸 (mm) 电动装置
L D D1 D2 D6 b f f2 z-d H手 H电 D0
J41H/Y-64 J941H/Y-64 J941H/Y-64 J941Y-64I
10 170 100 70 50 35 18 2 4 4-14 198 - 120 -
15 170 105 75 55 40 18 2 4 4-14 233 - 120 -
20 190 125 90 68 51 20 2 4 4-18 275 - 140 -
25 210 135 100 78 58 22 2 4 4-18 285 - 160 -
32 230 150 110 80 66 24 2 4 4-23 302 - 180 -
40 260 165 125 95 76 24 3 4 4-23 355 - 200 -
50 300 175 135 105 88 26 3 4 4-23 373 645 240 DZW1OI
65 340 200 160 130 110 28 3 4 8-23 408 690 280 DZW1OI
80 380 210 170 140 121 30 3 4 8-23 436 715 320 DZW20I
100 430 250 200 168 150 32 3 4.5 8-25 480 770 360 DZW30I
125 500 310 250 210 176 38 3 4.5 8-34 558 782 400 DZW45
150 550 340 280 240 204 38 3 4.5 8-34 611 875 400 DZW60
200 650 430 360 312 260 38 3 4.5 12-30 720 1160 400 DZW90I
J41H/Y-100 J941H/Y100 J941H/Y-100I J941Y-100I
10 170 100 70 50 35 20 2 d 4-14 198 - 120 -
15 170 105 75 55 40 20 2 4 4-14 202 - 140 -
20 190 125 90 68 51 22 2 4 4-18 228 - 160 -
25 210 135 100 78 58 24 2 4 4-18 250 - 180 -
32 230 150 110 82 66 24 2 4 4-23 326 - 220 -
40 260 165 125 95 76 26 3 4 4-23 359 - 240 -
50 300 195 145 112 88 28 3 4 4-25 414 710 280 DZW15
65 340 220 170 138 110 32 3 4 8-25 434 750 320 DZW20I
80 380 230 180 148 121 34 3 4 8-25 547 785 400 DZW30
100 430 265 210 172 150 38 3 4.5 8-23 621 837 450 DZW45
125 500 310 250 210 176 42 3 4.5 8-34 732 - 450 -
150 550 350 290 250 204 46 3 4.5 12-34 840 - 500 -
200 650 430 360 312 260 54 3 4.5 12-41 925 - 550 -
J41H/Y-160
15 170 110 75 52 40 24 2 4 4-18 148 - 140 -
20 190 130 90 62 51 26 2 4 4-23 156 - 160 -
25 210 140 100 72 58 28 2 4 4-23 175 - 180 -
32 230 165 115 85 66 30 2 4 4-25 200 - 200 -
40 260 175 125 92 76 32 3 4 4-27 231 - 240 -
50 300 215 165 132 88 36 3 4 8-25 262 - 250 -
65 340 245 190 152 110 44 3 4 8-30 470 - 320 -
80 380 260 205 168 121 46 3 4 8-30 500 - 400 -
100 430 300 240 200 150 48 3 4.5 8-34 557 - 450 -
