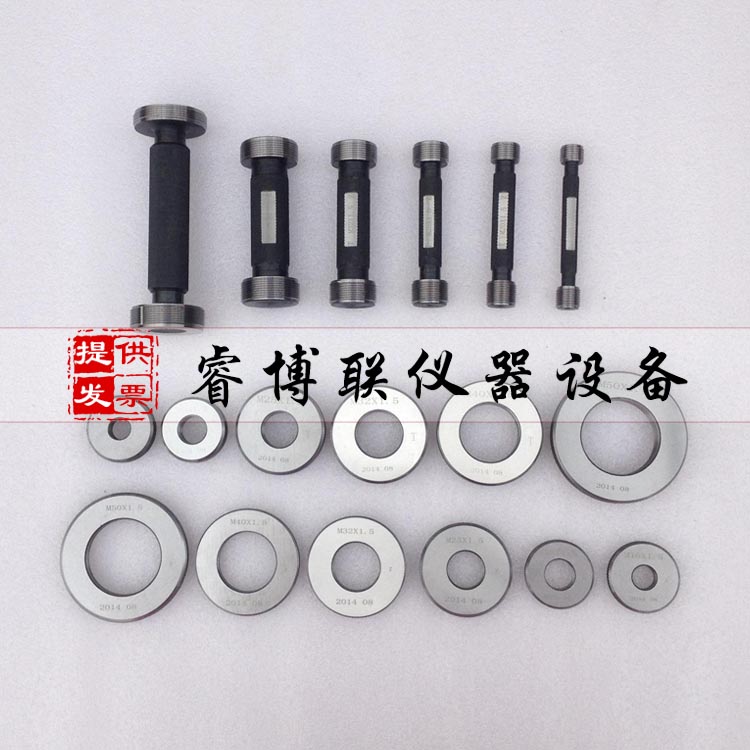

GBT17194-1997金属导管量规 金属管量规 刚xing金属导管z小外径量规 非刚xing金属导管z小外径量规 电工套管量规 PVC平导管量规

一、产品标准依据

沧州中亚试验仪器有限公司生产的金属导管量规符合《GB20041电气安装用导管系统通用要求》、《GBT 17194-1997 电气导管 电气安装用导管的外径和导管与配件的螺纹》。

二、金属导管量规选择方法：

1、测量导管z大外径：GBT17194-2导管z大外径的环规

2、测量导管z小外径：GBT17194-3a/3b（刚xing/非刚xing）

3、测量导管外螺纹：GBT17194-4外螺纹通(T)/止(Z)环规

4、测量导管内螺纹：GBT17194-5内螺纹通(T)/止(Z)塞规

三、金属导管量规技术参数：

1、GBT17194-2导管z大外径的环规：6、8、10、12、16、20、25、32、40、50、63、75，共12件

2、GBT17194-3a刚xing金属导管z小外径量规：6、8、10、12、16、20、25、32、40、50、63、75，共12件

3、GBT17194-3b非刚xing金属导管z小外径量规：6、8、10、12、16、20、25、32、40、50、63、75，共12件

4、GBT17194-4外螺纹通(T)/止(Z)环规：6、8、10、12、16、20、25、32、40、50、63、75，共12付

5、GBT17194-5内螺纹通(T)/止(Z)塞规：6、8、10、12、16、20、25、32、40、50、63、75，共12付
