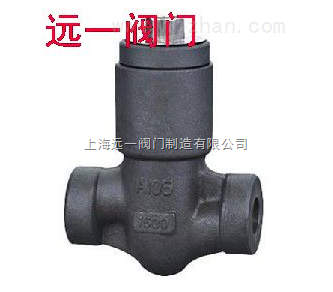

自密封锻钢止回阀设计结构与说明特征：
H61W/H/Y-900LB/1500LB/2500LB自密封锻钢止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。
采用以下结构：
全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端（NPT）符合ansi/asme B1.20.1
阀瓣可变换为节流型、针型球型。
标准材质明细表：
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
typeAl05
|
Type F22
|
Type F304（L）
|
Type F316（L）
|
|
l
|
阀体 Body
|
A105
|
A182 F22
|
Al82 F304（L）
|
A182 F31 6（L）
|
|
2
|
升降式阀瓣
|
A276420
|
A276 304
|
A276 304（L）
|
A276 316（L）
|
|
3
|
自密封座
|
A105
|
F22
|
Al 82 F304（L）
|
F316（L）
|
|
4
|
密封环
|
08F
|
08F
|
A276 304L
|
A276 316L
|
|
5
|
阀盖
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
6
|
提升螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～1 80℃
|
尺寸（mm）和重量（kg）
|
NPS
|
1/2″
|
3/4″
|
1″
|
1 1/4
|
1 1/2
|
2″
|
|
L
|
900～1500Lb
|
140
|
140
|
140
|
178
|
1 78
|
21 6
|
|
2500Lb
|
186
|
186
|
1 86
|
232
|
232
|
279
|
|
H
|
117
|
117
|
117
|
152
|
152
|
195
|
|
重量
|
900～1500Lb
|
7.5
|
7.0
|
6.8
|
18.5
|
18.1
|
20.3
|
|
2500Lb
|
9.0
|
7.6
|
8.4
|
19.5
|
20.1
|
21.8
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢
