概述：

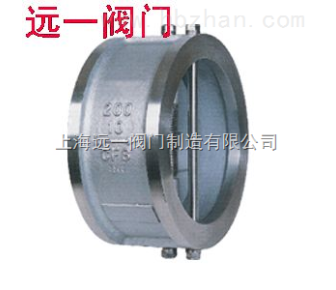

H76W-10P/16P/25P/R/RL不锈钢对夹式止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。
结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。
旋启式止回阀特性对比:
结构
形式
|
H76型对夹式双瓣旋启式止回阀
|
H44型法兰单瓣旋启式止回阀
|
水锤
压力
|
水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快
|
很大，阀瓣行程长，需要较长的关闭时间
|
|
H76型的水锤压力只有H44型的1/2～1/5
|
尺寸
重量
|
结构长度很短、体积小、重量轻。
为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价
|
结构长度很长，体积笨大，重量很重
|
|
H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10
|
流体
阻力
|
小，流体阻力系数ξ为2.6～0.7。
随着阀门口径的增大，流体阻力系数减小。
|
小，流体阻力系数ξ为1.3～3，
但低压工况下，阀瓣不能完全开启，流体阻力大。
流体阻力随着阀门口径的增大而增大。
|
|
安装
|
可水平安装或垂直安装，重量轻，不必为阀门设置支座。
|
可水平安装或垂直安装，
大口径阀门重量重，需设置支座
|
开启
压力
|
很小，阀瓣在很小的压差下就能完全打开
|
较大，阀瓣在较大的压差下才能完全打开
|
|
可靠性
|
阀门为整体结构，简单紧凑。
阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。
|
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门
|
|
公称压力
|
PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa
|
|
|
型号
|
H76H-C
|
H76W-P
|
H76W-P8
|
H76W-P3
|
H76W-R
|
H76W-R8
|
H76W-R3
|
主要
零件
材料
|
阀 体
|
WCB（A105）
|
ZG1Cr18Ni9Ti
|
CF8（304）
|
CF8（304L）
|
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M（316L）
|
|
阀 瓣
|
CF8
|
CF8
|
CF8
|
CF3
|
CF8M
|
CF8M
|
CF3M
|
|
阀 轴
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
弹 簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
0Cr17Ni12Mo2
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
适用
工况
|
适用介质
|
水、
蒸汽、
油品等
|
硝酸等腐蚀性介质
|
强氧化性
介质
|
醋酸等腐蚀性介质
|
尿素等
腐蚀性介质
|
|
适用温度（℃）
|
-29～425
|
-196～540
|
-196～425
|
-196～540
|
-196～455
|
主要外形尺寸：
|
压力级
|
口径
|
尺寸（mm）
|
重量（kg）
|
配管法兰（供参考）
|
|
NPS
|
DN
|
L
|
D
|
D 3
|
D 2
|
螺栓孔中
心圆直径 D 1
|
螺栓数量
|
螺栓直径d
|
螺栓长度 L 1
|
|
in
|
mm
|
RF
|
RJ
|
Class 150
PN2.0MPa
|
2
|
50
|
60
|
103
|
56
|
51
|
2
|
120.5
|
4
|
5/8
|
M16
|
140
|
155
|
|
2 1 /2
|
65
|
67
|
122
|
73
|
65
|
3
|
139.5
|
4
|
5/8
|
M16
|
150
|
165
|
|
3
|
80
|
73
|
135
|
88
|
80
|
4
|
152.5
|
4
|
5/8
|
M16
|
160
|
175
|
|
4
|
100
|
73
|
173
|
108
|
102
|
6
|
190.5
|
8
|
5/8
|
M16
|
170
|
185
|
|
5
|
125
|
86
|
195
|
132
|
127
|
8
|
216.0
|
8
|
3/4
|
M20
|
190
|
205
|
|
6
|
150
|
98
|
220
|
160
|
152
|
13
|
241.5
|
8
|
3/4
|
M20
|
205
|
220
|
|
8
|
200
|
127
|
277
|
210
|
203
|
25
|
298.5
|
8
|
3/4
|
M20
|
240
|
255
|
|
10
|
250
|
146
|
337
|
266
|
254
|
39
|
362.0
|
12
|
7/8
|
M24
|
270
|
285
|
|
12
|
300
|
181
|
407
|
310
|
305
|
54
|
432.0
|
12
|
7/8
|
M24
|
310
|
325
|
|
14
|
350
|
184
|
448
|
355
|
350
|
80
|
476.0
|
12
|
1
|
M27
|
325
|
340
|
|
16
|
400
|
191
|
512
|
405
|
400
|
117
|
540.0
|
16
|
1
|
M27
|
340
|
355
|
|
18
|
450
|
203
|
547
|
455
|
450
|
138
|
578.0
|
16
|
1 1 /8
|
M30
|
365
|
380
|
|
20
|
500
|
219
|
604
|
505
|
500
|
163
|
635.0
|
20
|
1 1 /8
|
M30
|
385
|
400
|
|
24
|
600
|
222
|
715
|
605
|
600
|
331
|
749.5
|
20
|
1 1 /4
|
M33
|
405
|
420
|
|
28
|
700
|
305
|
773
|
700
|
700
|
380
|
795.5
|
40
|
3/4
|
M20
|
455
|
-
|
|
30
|
750
|
305
|
824
|
750
|
746
|
425
|
846.0
|
44
|
3/4
|
M20
|
455
|
-
|
|
32
|
800
|
305
|
878
|
800
|
796
|
560
|
900.0
|
48
|
3/4
|
M20
|
460
|
-
|
|
36
|
900
|
368
|
983
|
910
|
898
|
640
|
1009.5
|
44
|
7/8
|
M24
|
540
|
-
|
|
42
|
1050
|
432
|
1142
|
1055
|
1050
|
960
|
1171.5
|
48
|
1
|
M27
|
625
|
-
|
|
48
|
1200
|
524
|
1302
|
1205
|
1200
|
1400
|
1335.0
|
44
|
1 1 /8
|
M30
|
740
|
-
|
Class 300
PN5.0MPa
|
2
|
50
|
60
|
110
|
58
|
51
|
3
|
127.0
|
8
|
5/8
|
M16
|
155
|
175
|
|
2 1 /2
|
65
|
67
|
128
|
73
|
65
|
4
|
149.0
|
8
|
3/4
|
M20
|
175
|
195
|
|
3
|
80
|
73
|
147
|
88
|
80
|
6
|
168.5
|
8
|
3/4
|
M20
|
190
|
210
|
|
4
|
100
|
73
|
179
|
108
|
102
|
8
|
200.0
|
8
|
3/4
|
M20
|
195
|
215
|
|
5
|
125
|
86
|
214
|
132
|
127
|
15
|
235.0
|
8
|
3/4
|
M20
|
215
|
235
|
|
6
|
150
|
98
|
249
|
160
|
152
|
18
|
270.0
|
12
|
3/4
|
M20
|
230
|
250
|
|
8
|
200
|
127
|
305
|
210
|
203
|
31
|
330.0
|
12
|
7/8
|
M24
|
280
|
300
|
|
10
|
250
|
146
|
359
|
266
|
254
|
51
|
387.5
|
16
|
1
|
M27
|
315
|
335
|
|
12
|
300
|
181
|
420
|
310
|
305
|
77
|
451.0
|
16
|
1 1 /8
|
M30
|
365
|
385
|
|
14
|
350
|
222
|
483
|
355
|
350
|
117
|
514.5
|
20
|
1 1 /8
|
M30
|
410
|
430
|
|
16
|
400
|
232
|
537
|
405
|
400
|
190
|
571.5
|
20
|
1 1 /4
|
M33
|
435
|
455
|
|
18
|
450
|
264
|
594
|
455
|
450
|
200
|
628.5
|
24
|
1 1 /4
|
M33
|
475
|
535
|
|
20
|
500
|
292
|
652
|
505
|
500
|
265
|
686.0
|
24
|
1 1 /4
|
M33
|
510
|
585
|
|
24
|
600
|
318
|
772
|
608
|
600
|
410
|
813.0
|
24
|
1 1 /2
|
M39
|
560
|
-
|
|
30
|
750
|
368
|
882
|
740
|
735
|
660
|
921.0
|
36
|
1 3 /8
|
M36
|
650
|
-
|
|
36
|
900
|
483
|
1044
|
880
|
873
|
1020
|
1089.0
|
32
|
1 5 /8
|
M42
|
800
|
-
|
|
42
|
1050
|
568
|
1196
|
1045
|
1035
|
1540
|
1244.5
|
36
|
1 3 /4
|
M45
|
920
|
-
|
|
48
|
1200
|
629
|
1365
|
1190
|
1179
|
2260
|
1416.0
|
40
|
1 7 /8
|
M48
|
1010
|
-
|
