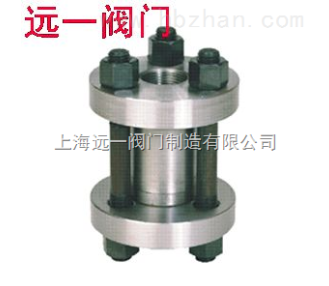

对夹立式止回阀H72H-160/H72H-320
2022-08-08 15:0074
信息概况
  • 价格：￥2900.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

H72H对夹式高压止回阀概述：

H72H对夹式止回阀用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

零件名称
材料名称用标准牌号
材料名称用标准牌号
阀体
合金钢 GB3077-88 40Cr
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
阀座、阀瓣
不锈钢 GB1220-92 2Cr13
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
透镜垫
**碳钢 GB699-88 20
尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
法兰
**碳钢 GB699-88 35
**碳素钢 GB699-88 35
双头螺栓
**碳钢 GB699-88 40
**碳钢 GB699-88 40
螺母
**碳钢 GB699-88 25
**碳钢 GB699-88 25
弹簧
弹簧钢 GB1222-84 65Mn
尿素级不锈钢 GB1220-92 00CR17Ni10Mo2
O 型密封圈
四氟乙烯 日华尔卡 7010
四氟乙烯 日华尔卡 7010
高压止回阀性能规范：
型号
公称压力
（ MPa ）
试验压（ MPa ）
工作压力
（ MPa ）
工作
工作介质
强度
密封
H72Y- 160C
320C
16
32
24
48
17.6
35.2
≤ -30-260
C ：氮、氢、氨
H72Y- 220R
320R
22
32
33
48
24.2
35.2
≤ -200-260
R ：尿素及甲胺液
主要外形尺寸：
H72Y-160C H72W-220R
公称通径
D
D1
D
M
L
L1
重量（ kg ）
15
95
42
12
M24*2
60
158
4.1
25
105
50
15
M33*2
65
163
6.9
32
115
62
25
M42*2
80
180
8.0
40
165
88
32
M52*2
90
230
15.0
50
165
88
39
M64*3
115
265
27.0
65
200
116
53
M80*3
140
315
49.0
80
225
138
60
M100*3
160
360
88.0
100
260
160
76
M120*4
180
420
91.0
125
300
195
90
M155*4
200
460
115.0
150
330
212
120
M175*4
220
500
145.0
200
425
265
176
M240*6
240
570
160.0

H72Y-220C H72W-320R
公称通径
D
D1
D
M
L
L1
重量（ kg ）
10
95
42
10
M24*2
60
155
3.4
15
105
50
12
M33*2
65
158
4.5
25
115
62
23
M42*2
80
180
7.3
32
135
70
29
M48*2
90
200
8.7
40
165
88
34
M64*3
115
255
17.0
50
200
116
53
M80*3
140
300
30.0
65
225
138
60
M100*3
160
345
56.0
80
260
160
68
M125*4
180
410
92.0
100
300
195
85
M155*4
200
470
109.0
125
330
212
120
M175*4
220
510
135.0
150
400
250
135
M215*6
240
570
160.0
200
480
320
176
M265*6
280
670
180.00
