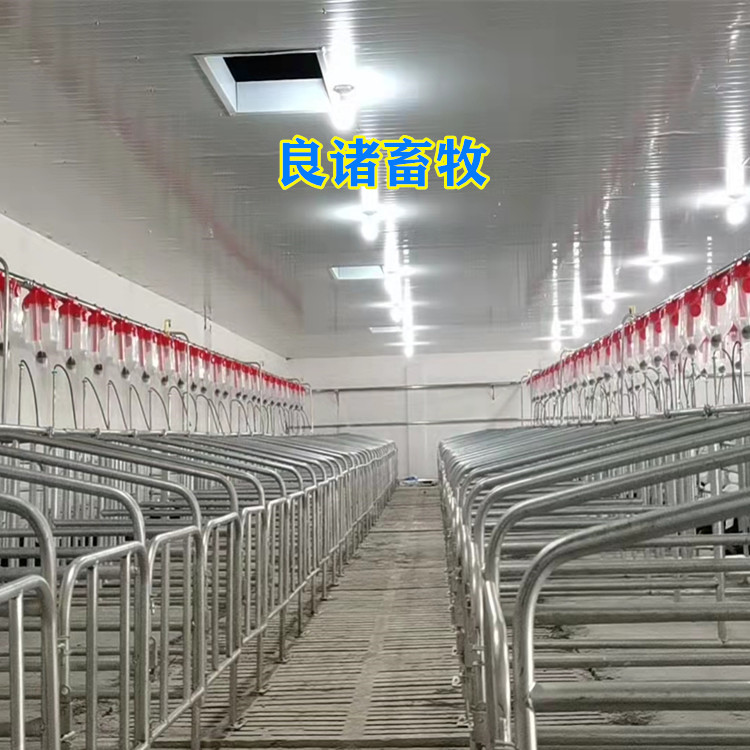

猪用自动料线机械传动部分

一料仓 料仓缺料时，人工往料斗加料，启动上料电机，电机带动螺旋，将料吸入料仓。

注意事项：

1.每次往料斗加料量不易过多，加料量以埋住住料斗的三分之一为宜。

2.切忌饲料中无异物，如塑料袋、树枝、铁丝等异物，以免电机卡死。

3.上料过程中注意 ，切忌手伸到料斗的吸料口，以免手被绞入机器。

4.出现异常情况，立刻切断电机电源，排除故障后，方可通电。

5.上料电机只能顺时针方向旋转，电机的三相电源的相序不能随意调整。

1.动力控制箱 （换成有壳体的图片）

动力控制箱主要由张力轮、定滑轮、转角尼龙轮、拉簧、行程开关组成。三相交流电机驱动张力轮旋转，张力轮带动不锈钢链条在输料管道中运转，不锈钢链条带的呢绒刮板会挂带料仓中的饲料，从而现实将料仓中的饲料运输到料槽中。

拉簧、定滑轮和转角尼龙轮可以自动调节管道中链条的松紧程度。当动力控制箱出现拉簧脱落、电机卡死等异常情况，电机会自动停车，控制箱会发出声光报警，猪场管理人员应先切断220V和380V电源，然后打开动力控制箱，排除故障后，方可通电。

2.输料量调节

在主料仓下面有2处调节管道输料量。一处如下图所示，通过调整两个塑料开关，改变输料管道的输料量，两个塑料开关同时往上提，是增加输料量，往下拉是减少输料量。 　　二处，通过调整不锈钢阀门，改变输料管道的输料量，不锈钢阀门往里推，是减少输料量，往外拉是增加输料量。

一处为调节下料量的细调节，调节量比较小，

二处为调节下料量的粗调节，调节量比较大。在安装调试好后，不建议用户自行调节，下料量过大，容易出现饲料带回现象，下料量过下，上料速度慢，系统需要长时间运行，效率低，浪费电能。

3.转角

不锈钢转角由呢绒轮、轴承、铁壳及塑料夹组成，当呢绒链条通过转角的呢绒轮实现转向，转角为90°，两个方向的输料管道应在一个水平面上。良诸自动刮粪机安装使用说明生产厂家
