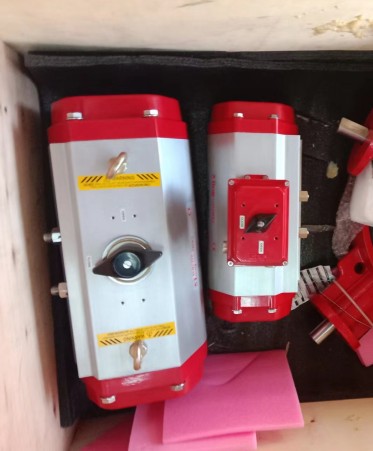

F30气动法兰球阀，BRAY不锈钢法兰球阀
法兰式系列
1片式法兰标准通径球阀1〃- 12〃
RF15-ASME Class 150 RF30-ASME Class 300
Flow-Tek提供的RF15/RF3O球阀系列结构紧凑，阀体为1片 式设计，由螺纹盖旋入阀体。单片式球阀可以提供z佳结 构强度，同时将泄漏的可能性降到z低。浮动式球阀，具 有降低操作扭矩，延长使用寿命的特点。该类结实耐用、 经济型以及嵌入式的球阀是工业应用的理想选择。
系列RF15/RF3O尺寸］/・2" (25mm-50mm )球阀具有活 动加载，可自动调节初级和二级 密封的特点。利用蝶形垫片， 阀杆密封可自动调节由于温度 和日常磨损带来的变化。3"- 12n(75mm-300mm)球阀利用 一个独立的填料密封压盖，方 便调节而无需取下安装的紧固 件或执行机构。填*橋封压盖可 将填料均匀地分布在密封管内。
初级密封是止推轴承和止推垫 片组合而成。可调式阀杆密封在 阀杆和阀体之间形成一个二级密 封。标准的阀杆密封填料由材质为 RPTFE的V型环组成，而防火型阀门使用标准的石墨阀杆密封壇料。
Flow-Tek球体加工精确,经过镜 面抛光处理可达到气泡关闭密封和减少操作扭矩 出于多重安全考虑，在每个球体的阀杆槽内再开一孔，以 平衡阀门打开时，阀门内部和管道流动介质之间的压力。
r-4-(25mm-100mm)阀体为熔模铸造，经固焰退火及正火处理 以提高质量和増加强度。所有阀门铸件都标有铸造厂炉号供追溯。
阀座
Flow-Tek阀座设计能确保双向气泡密封，并且操作扭矩低。 所有弹性阀座外径上都有泄压槽，来降低经过入口湍的流体压 力，同时具有良好的预加负荷来确保低压密封和真空密封。
防静电装置 锁定莠置
作为馴，所有RF15/RF30球阀都配备随电装置，可将球体和所有的手动阀门者隔共十$±賑^ 阀体携带的静电导入地面。 置，防止球体位置移动。
安装平台
系列RF15/RF30球阀有一个铸造安装平台，使得与执行机构的 连接简单方便。2・(25mm)及以下球阀平台符合ISO5211标准。
Flow-Tek制造的阀杆具有承载重负荷，高品质特点，阀杆采用
双”D"结构连接球体和操作机构。阀杆与球体精确配合,所有
Flow-Tek阀杆都由阀体内部装入，防吹式阀杆的设计増大了安
•V型控制阀
•安全排气
•上游或下游端泄放
•三通道球体
•自动排水
•蒸汽保温夹套
•防渗漏装置
智能阀杆设计阀门尺寸-2”
Flow-Tek内件可互换的系列阀门，阀杆坚固，大直径阀杆为活 动加载式，自我调节密封。利用蝶形垫片，可自行调节补偿因温 度和磨损对密封造成的松紧程度，禁止采用手动调节方式而造成 密封和阀座的磨损。采用鞍形锁紧垫片,可防止自控频繁开关应 用下螺母松扣。
阀杆填料
可调整的V形填料密封环，在阀杆和阀体之间产生多重密封。每 只组合式阀杆填料由3个或4个环组成（取决于阀门口径），具 有寿命长、抗蠕变和抗冷流特性。止推抽承和止推垫圈作为初 级密封，具有减小扭矩和防止咬合特点。这种设计是Flow-Tek 技术。
