概述：

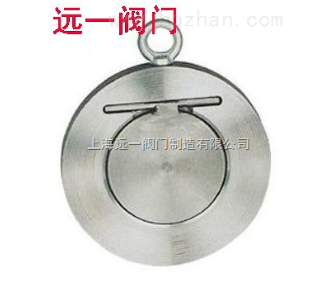

H74H型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所zui为适用。
主要技术参数:
|
工作压力
|
1.6MPa 、2.5MPa、 150Lb、300Lb
|
|
工作温度
|
t≤400℃
|
|
适用介质
|
油、水、酸碱等液体
|
主要外形尺寸：
|
NO
|
部件名称
|
数量
|
材质
|
|
1
|
阀体
|
1
|
WCB、304、316、316L
|
|
2
|
"O"型密封圈
|
2
|
橡胶、氟橡胶
|
|
3
|
阀板
|
1
|
304、316、316L
|
|
4
|
"O"型密封圈
|
1
|
橡胶、氟橡胶
|
|
5
|
吊钩
|
1
|
304
|
|
6
|
小压盖
|
2
|
304、316、316L
|
|
7
|
弹簧轴
|
1
|
304、316、316L
|
|
8
|
开槽半沉头螺钉
|
2
|
304、316、316L
|
|
9
|
大压盖
|
2
|
304、316、316L
|
|
10
|
开槽半沉头螺钉
|
2
|
304、316、316L
|
|
11
|
弹簧
|
1
|
304、316、316L
|
主要外形尺寸：
公称
通径
|
PN10.PN16
|
PN25
|
PN40
|
|
A
|
B
|
C
|
D
|
E
|
L
|
G
|
A
|
B
|
C
|
D
|
E
|
L
|
G
|
A
|
B
|
C
|
D
|
E
|
L
|
G
|
|
40
|
94
|
16
|
22
|
81.4
|
25
|
195
|
0
|
等同 PN10
|
等同 PN10
|
|
50
|
109
|
16
|
32
|
94
|
33.6
|
208
|
1
|
|
65
|
129
|
17
|
40
|
111
|
46
|
230
|
2
|
|
80
|
144
|
17
|
54
|
123
|
56.5
|
245
|
3
|
|
100
|
164
|
18
|
70
|
147
|
71.4
|
265
|
3
|
168
|
18
|
70
|
149
|
71.4
|
269
|
3
|
等同 PN25
|
|
125
|
195
|
18
|
92
|
171
|
87.3
|
297
|
5
|
194
|
18
|
92
|
171
|
87.3
|
296
|
5
|
|
150
|
220
|
20
|
112
|
200
|
106.6
|
321
|
5
|
224
|
20
|
112
|
202
|
106.6
|
325
|
5
|
|
200
|
275
|
22
|
154
|
256
|
148.2
|
376
|
5
|
284
|
22
|
154
|
265
|
148.2
|
385
|
5
|
291
|
22
|
154
|
268
|
148.2
|
392
|
5
|
|
250
|
331
|
26
|
192
|
302
|
185.2
|
436
|
6
|
342
|
26
|
192
|
307
|
185.2
|
447
|
6
|
353
|
26
|
192
|
312
|
185.2
|
458
|
6
|
|
300
|
380
|
32
|
227
|
352
|
216.3
|
484
|
10
|
401
|
32
|
227
|
360
|
216.3
|
499
|
10
|
418
|
32
|
227
|
368
|
216.3
|
516
|
10
|
|
350
|
446
|
38
|
266
|
408
|
254
|
548
|
12
|
458
|
38
|
266
|
412
|
254
|
560
|
12
|
475
|
38
|
266
|
422
|
254
|
577
|
12
|
|
400
|
498
|
44
|
310
|
460
|
294.4
|
603
|
14
|
515
|
44
|
310
|
463
|
294.4
|
620
|
14
|
547
|
44
|
310
|
484
|
294.4
|
652
|
14
|
