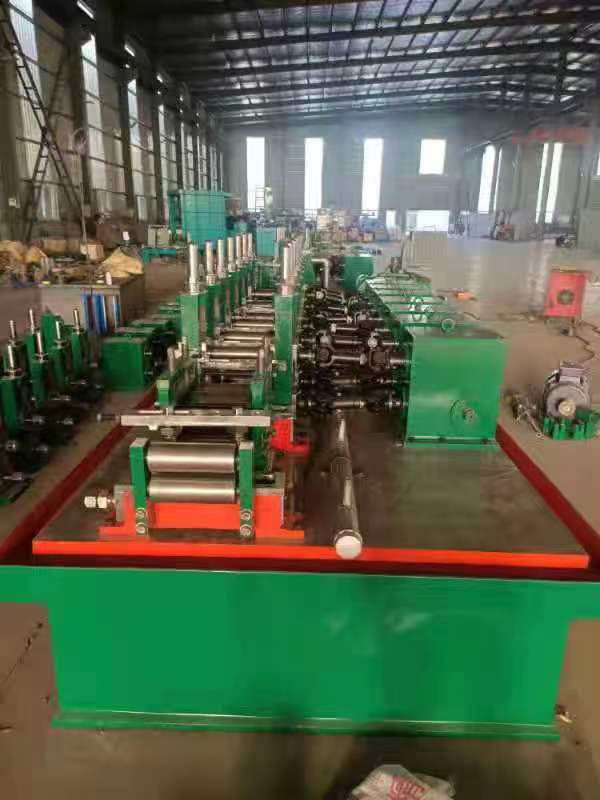

32高频焊管设备成型机组

HG63F高精度高频焊管生产线用于生产直径为Φ20-Φ63mm,壁厚为0.8-2mm的高频焊钢管,还可以生产相应带钢宽度的方矩型管20x20-50x50mm。该生产线各单元设备，博采国内外同类设备之长，创新设计，全线计算机控制，技术先进，操作维修方便，为国际当先水平。

二、原材料、成品、工艺、及用户配置简介

1、适应材料：

（1） 热轧或冷轧带钢（符合GB700-88或GB1591-88）

（2） 材质：低碳钢、低合金钢δs≤345Mpa   δb≤610Mpa

    （3） 带钢厚度：0.8-2mm（符合GB708-88）

    （4）钢带宽度：62-200mm（±0.2mm）

    （5）钢带内径：Φ280-Φ460mm

    （6）钢卷外径：Φ600-Φ1000mm

    （7）z大卷重：2000Kg

2、加工钢管尺寸范围：

（1）外型：Φ20-Φ63mm20x20-50x50mm

    （2）壁厚：0.8-2mm

    （3）长度：4-12M

3、产品（钢管）生产工艺流程

原料（带钢卷）→放料→钢带首尾剪切及对焊→储料仓→被动矫平→成型轧制→高频焊接→去除焊缝毛刺→冷却→定径→粗矫直→定尺切断→收集

4、产品精度：外径公差±0.5mm

5、配置高频设备：150KW

6、用户配置事项：（仅供参考）

（1）车间占用场地：50M×8M（长×宽）

（2）电器设备占用场地：6M×3M（长×宽）
