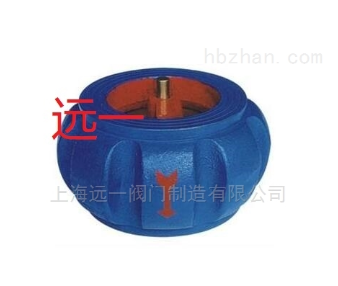

H71XT南瓜型消声止回阀主要使用说明：
H71XT-10/H71XT-16铸铁南瓜型消声止回阀，H71XT-10C/H71XT-16C铸钢、碳钢南瓜型消声止回阀，H71XT-10P/H71XT-16P不锈钢南瓜型消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀，该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可，南瓜型消声止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。广泛用于给排水、消防、建筑、暖通、工业系统。
H71XT南瓜型消声止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：40～250mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
H71XT南瓜型消声止回阀主要性能：
|
公称压力
|
实验压力
|
工作压力
|
适用温度
|
适用介质
|
|
强度
|
密封
|
|
1.6
|
2.4
|
1.76
|
1.6
|
80
|
水
|
H71XT南瓜型消声止回阀主要零件材料：
|
零件名称
|
阀体、阀盖、阀瓣
|
密封垫
|
阀轴、压盖
|
弹簧
|
|
材料
|
铸铁
|
丁腈橡胶
|
黄铜
|
不锈钢
|
H71XT南瓜型消声止回阀主要尺寸：
|
公称通经
ＤＮ（mm）
|
尺寸（mm）
|
重量
（kg）
|
|
Ｌ
|
Ｄ
|
Ｄ
|
螺栓
|
|
40
|
62
|
105
|
85
|
4-M16×150
|
2.3
|
|
50
|
67
|
127
|
105
|
4-M16×150
|
2.5
|
|
65
|
73
|
139
|
120
|
4-M16×150
|
4
|
|
80
|
80
|
152
|
135
|
8-M16×160
|
5.2
|
|
100
|
102
|
172
|
155
|
8-M16×190
|
7.5
|
|
125
|
120
|
225
|
185
|
8-M16×230
|
13.5
|
|
150
|
140
|
232
|
210
|
8-M20×240
|
17.5
|
|
200
|
165
|
286
|
265
|
12-M20×260
|
27
|
|
250
|
210
|
350
|
320
|
12-M22×310
|
56
|
|
300
|
260
|
430
|
|
|
|
H71XT南瓜型消声止回阀主要安装说明：
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否*。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力*，并且夹紧力不要过大。
。
