SP21 系列点型可燃/有毒气体探测器主要应用于工业中的可燃气体及有毒气体泄漏。可燃气体采用隔爆型结构。有毒气体采用隔爆型 + 本质安全型结合的结构。标准配置为四位超亮 LED 显示、4个LED仪器状态指示灯、标准工业用三线制 4-20mA 模拟信号输出；选配置为工业用 RS485 Modbus 数字信号输出和 3 级无源继电器输出、红外遥控、声光报警器。探测器支持模拟量输出信号的微调等功能，方便系统组网及维护。

主要特点：

1. 可燃气探测器，具有抗中毒性能

2. 有毒气体传感器采用本质安全技术，可支持多气体、多量程检测

3. 有毒气体传感器具有较好的选择性，避免其他气体对被检测气体的干扰

4. 无需工具即可完成传感器互换，具有离线标定及零点自校准等功能

5. 多种信号输出， 既可方便接入 PLC/DCS 等工控系统， 也可以作为单机控制使用

6. 四位超亮 LED 数码管显示和本地报警指示

7. 免开盖，红外遥控器操作，单人可维护

8. 一体化声光报警器（选配）

9. 仪器具有超量程、 反极性保护， 能避免人为操作不当引起的危险

10. 丰富的电气接口，可供用户选择

技术参数

仪器参数：

检测原理： 催化燃烧式 / 电化学式

采样方式： 扩散式

工作电源： 24VDC ( 正常工作电压范围，可燃气：10 ～ 30VDC；

有毒气体：12 ～ 28VDC)

功率: 170mA@24VDC( 可燃气体 )80mA@24VDC( 有毒气体 )

输出信号: 4~ 20mA, 可微调

负载阻抗: 600Ω

其他输出: RS485 Modbus常规报警、 低报和故障 30VDC/2A, 常开／常闭可选

防护等级：IP66/67

电气接口：3/4" NPT M，可选 3/4”NPT F、1/2”NPTF/M、G3/4F/M

安装方式：2" 立管／壁挂安装

显示方式：四位 7段码超亮显示、 4个LED状态、功能指示灯

环境温度： -40℃ ~ +70℃

环境湿度： 0~95% RH（无凝露）

环境压力： 86kPa ~106kPa

外形尺寸： 208mm×185mm×118mm（HWD）

壳体材料： 铝合金

重量： 约 2.0kg

防爆认证：

Ex d IIC T6 Gb Ex tD A21 IP67 T85℃（可燃气体探测器）

Ex d ia IIC T6 Gb Ex iaD tD A21 IP67 T85℃（有毒气体探测器）

消防认证 CCCF

计量认证 CPA

可检测气体：

描述     SP-2104Plus     SP-2102Plus

甲烷       - ●           ●

可燃气     - ●           ●

硫化氢 H2S  ●

一氧化碳 CO ●

氧气 O2     ●

二氧化硫 SO2 ●

氨气 NH3     ●

氯气 Cl2      ●

氢气 H2      ●

一氧化氮 NO  ●

二氧化氮 NO2 ●

氯乙烯 C2H3Cl ●

环氧乙烷 ETO  ●

氯化氢 HCl    ●

氰化氢 HCN   ●

磷化氢 PH3    ●

二氧化氯 ClO2 ●

标准配置

• 检测仪主机

• 操作说明书

• 标气罩

• 防雨罩

• 堵头

• 压紧螺母 -3/4″ NPT M

• 压紧螺母配套配件

• U 型抱箍

• 安装背板

可选配件

• 声光报警器

• 遥控器

• 其它型号压紧螺母

应用领域：石油、化工、冶金、化工、环保、造纸、印染、教育等

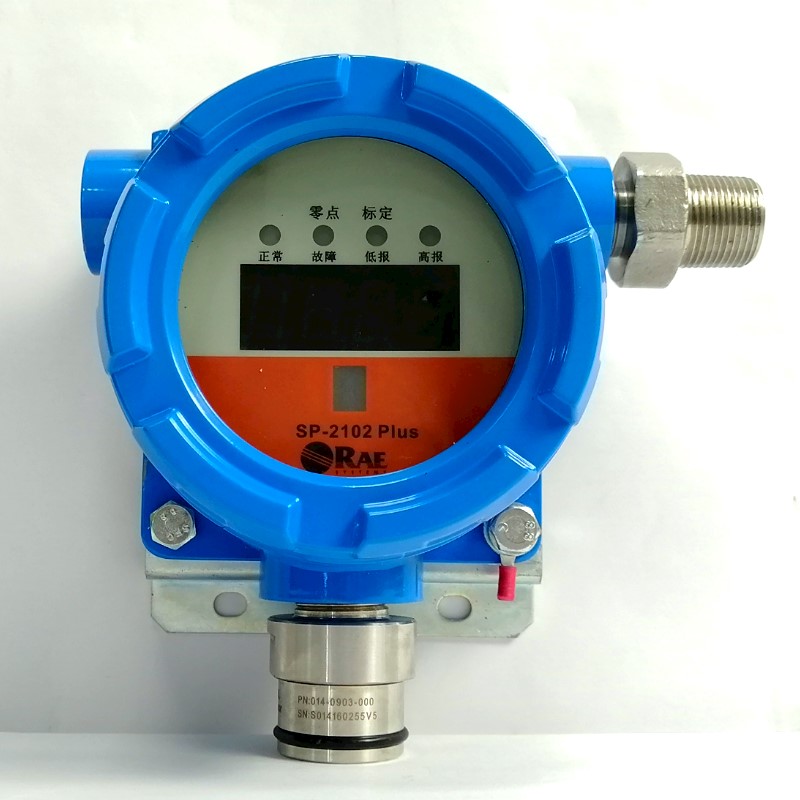

 SP-2102Plus Flammable Gas Detector

 SP-2102Plus

是一款采用智能化传感器检测技术、隔爆型（d）结构、固定安装方式的可燃气体检测仪。标准配置为四位超亮LED显示、三线制4~20mA模拟信号输出；可选配置为RS485Modbus数字信号输出和三级无源开关量输出、红外遥控器、声光报警器。检测仪还支持输出信号微调等功能，方便系统组网及维护。

 •智能化LEL传感器具有更强的抗中毒、抗干扰能力，并实现了传感器互换，离线标定和零点自校准等功能

• 多种信号输出，既可方便接入PLC/DCS 等工控系统，也可以作为单机控制使用

• 四位超亮LED 液晶显示和本地报警指示

• 免开盖，红外遥控器操作，单人可维护

•一体化声光报警器（选配）

• 仪器具有超量程、反极性保护，能避免人为操作不当引起的危险

• 丰富的电气接口，可供用户选择

 INSTRUMENT

SP-2102Plus Kit

2097-A PGR-STF RMB

"P" Module  认证

C       中国

"G" Module  校准气体

0       甲烷

"R" Module  继电器和RS485

0      不带继电器和R485

1      带继电器和RS485

"S" Module  位号牌

0      无位号牌

1      号位直接在铭牌上打印

2      号位牌带链条

3      号位牌不带链条

"T" Module 压紧螺母

0      标配，M24(M)-3/4”NPT(M)

1 M24(M)-3/4”NPT(F)

2 M24(M)-1/2”NPT(M)

3 M24(M)-1/2”NPT(F)

 4 M24(M)-G1/2”(F)

5 M24(M)-G3/4”(F)

6 M24(M)-M20*1.5mm(F)

7 M24(M)-G3/4”(M) -

"F" Module  可选配件

0     标配  -

1     标配加遥控器

6     标配加SP-07Plus(红灯)

7    标配加遥控器及SP-07Plus(红灯)

Accessories

Part Number   Description

2011-2004-000 标定罩

2011-2000-000 防雨罩

2013-2003-000 安装板

2013-2030-000 管箍

2013-2031-001 2英寸U型螺

2011-3000-000 压紧螺母配套配件（含Φ7、Φ9、Φ11密封圈）

8490-0042-001 压紧螺母 3/4″NPT M

2013-2025-100 堵头

Part Number  Description

D04-3001-000 红外遥控器 FMR-10,RAE

3006-6712-001 声光报警器 M24 x 1.5, SP-07Plus, 红灯报警

3006-6714-001 声光报警器 M24 x 1.5, SP-07Plus, 蓝灯报警

014-0903-001 智能传感器 LEL,0-100%LEL

430-B007-060  O-ring，LEL sensor

2017-2017-003 压紧螺母 3/4″NPT F

2011-2002-000 压紧螺母 1/2″NPT M

2011-2002-001 压紧螺母 1/2″NPT F

2013-2037-000 压紧螺母 G1/2″ F

2013-2035-000 压紧螺母 G3/4″ F

2013-2035-001 压紧螺母 G3/4″ M

8490-0046-000 压紧螺母 M20x1.5 F

411-0018-037 聚乙烯软管

411-0005-000 特氟龙硬管

8490-0040-000 位号牌带链条
