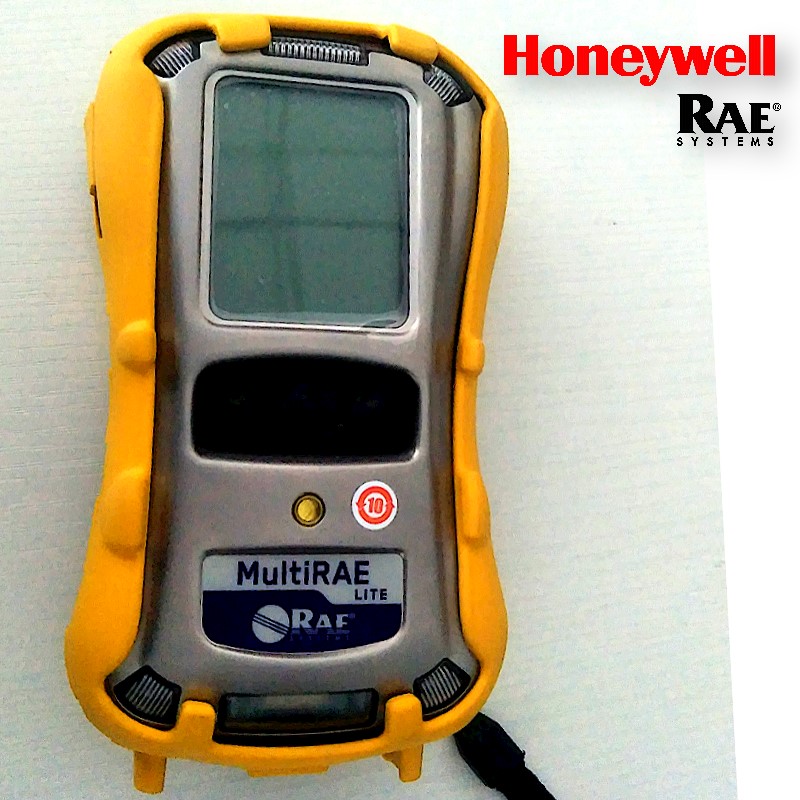

MultiRAE无线便携式六合一气体检测仪
MultiRAE 系列产品是六合一复合式气体检测仪，适用包括 χ、γ 射线、EC、LEL、PID、IR 等在内的多达 34 种传感器，各种传感器可任意组合、灵活配置，仪表定制度。适用于在含未知放射性和复杂气体的危险环境进行 χ、γ 射线
和有毒有害气体快速检测，是保证人员、设施、生产工程、环境安全的利器。PGM-62X8(D)MultiRAE 的可选无线模块（Mesh/BLE/Wifi）可让指挥人员和安全经理从任意位置实时访问仪器读数和报警状态，从而更好地感知事态、更快地进行事故响应，提升了安全性。其 Bluetooth Low Energy（BLE）模块和 Honeywell 移动应用程序套件（SC APP 和DC APP1）进一步增强了数据记录和连接功能。
主要特点:
1. 实现 VOC、氧气、有毒气体、和可燃气体的一体化监测，一次可监测多达 6种气体
2. 大屏幕液晶图形显示
3. 超过 34 个智能传感器选项，包括十亿分之一 PID 和 Gamma 辐射传感器
4. 可以从任意位置无线访问实时仪器读数和报警状态
5. 在报警条件下提供五路本地和远程通知带预警的人员跌倒报警
6. 具有连续数据记录功能（5 个传感器全天候工作 6 个月）
7. 采用 Honeywell SafetySuite 进行设备管理
技术参数:
仪器规格 3
传感器: 现场可更换的可互换智能传感器
电池选项、运行时间 5 和充电时间:
• 可充电锂离子电池（充电时间小于 6 小时，可运行约 12 小时）
• 持久续航型锂离子电池（充电时间小于 9 小时，可运行约 18 小时）
• 使用 4 节 AA 电池的碱性电池适配器（可运行约 6 小时）显示屏
• 带背光的单色 LCD 显示屏 (128 x 160)
• 自动屏幕“翻转”功能显示屏读数 • 实时气体浓度读数和校正系数；人员跌倒报警打开闭；仪器组件状态
• STEL、TWA、峰值和低数值键盘按键 3 个操作和编程键（Mode、Y/+ 和 N/-）采样内置泵。流速范围：200 ～ 300cc/min。泵堵塞时自动关闭校准 手动或使用 AutoRAE2 自动测试和校准平台报警
• 远程无线报警通知；多音调声音 (95 dB @ 30 cm)、振动、可视（红色 LED 灯闪烁）和屏幕显示报警条件
• 带预警的人员跌倒报警和实时远程无线通知数据记录 • 连续数据记录功能（5个传感器以 1 分钟间隔全天候记录 6个月）
• 用户可配置数据记录间隔（1 至 3,600 秒）通信和数据下载
• 通过充电底座连接 PC 或使用 BLE 模块连接 DC（Device Configurator）APP 下载数据 和上传仪器设置通过内置无线模块（可选）实现无线数据和报警状态传输无线网络
• Honeywell 专用 Mesh 无线网络
• 低功耗蓝牙（BLE）/ 蓝牙
• Wi-Fi无线传输距离
• EchoView 主机：LOS 视距 200m
• Radiant Reader：LOS 视距 200m
• RAElink3 Mesh： LOS 视距 100m
• BLE：5m
工作温度: -20° C 至 50° C
湿度: 0% 至 95% 相对湿度（非冷凝）
防尘和防水: IP65（泵吸式）IP67（扩散式）
安全认证:
• CSA 认证： Class I; Division 1; Group A, B, C, D; T4; Class II, Division 1, Groups E, F, G; T85° C
• ATEX 认证： Ex II 2G Ex ia d IIC T4 Gb, Ex I M2 Ex ia d I Mb
• IECEx 认证： II 2G Ex ia d IIC T4 Gb, I M1 Ex ia d I Ma
• 中国防爆认证：Ex ia IIC T4 Ga
• 中国 CPA 认证EMI/RFI5 符合欧盟电磁兼容性 EMC 指令：2014/30/EU
语言: 包含中文、英文在内的 19 种语言
尺寸: 193 mm x 96.5 mm x 66 mm
重量: 880 g
质保: 整机质保 1 年
传感器参数4:
辐射传感器 量程 分辨率
GAMMA 0-20,000 μRem/h （剂量率）1 μRem/h
PID 传感器
VOC 10.6 eV 0-1,000 ppm 1 ppm
VOC 10.6 eV（扩展量程 0-5,000 ppm 0.1 ppm
VOC 10.6 eV 0-2,000 ppm 10 ppb
VOC 9.8eVTVOC 模式 0-2,000 ppm 0.1 ppm
VOC 9.8eV 特定苯检测模式6 0-200 ppm 0.1 ppm
可燃气体传感器
催化燃烧 LEL 0-100% LEL 1% LEL
NDIR（0-100% LEL 甲烷） 0-100% LEL 1% LEL
NDIR（0-100% VOL.甲烷） 0-100% Vol. Vol. 0.1%
二氧化碳传感器
二氧化碳 (CO2) NDIR 0-50,000ppm 100 ppm
电化学传感器
硫化氢 (H₂S) 0-100 ppm 0.1 ppm
硫化氢 (H₂S)，扩展量程 0-1000 ppm 1 ppm
一氧化碳 (CO) 0-500 ppm 1 ppm
一氧化碳 (CO)，扩展量程 0-2,000ppm 10 ppm
一氧化碳 (CO) 抗 H₂ 0-2,000 ppm 10 ppm
一氧化碳 (CO) + 硫化氢(H₂S)0-500 ppm 0-200ppm 1 ppm0.1ppm
二氧化硫 (SO₂) 0-20 ppm 0.1 ppm
氧气 (O₂) 0-30% Vol Vol. 0.1%
氧气（液态 O₂） 0-30% Vol. Vol. 0.1%
一氧化氮 (NO) 0-250 ppm 0.5 ppm
二氧化氮 (NO₂) 0-20 ppm 0.1 ppm
氯气 (CL₂) 0-50 ppm 0.1 ppm
氰化氢 (HCN) 0-50 ppm 0.5 ppm
氨气 (NH₃) 0-100 ppm 1 ppm
磷化氢 (PH₃) 0-20 ppm 0.1 ppm
磷化氢 (PH₃ H) 0-20 ppm 0.1 ppm
二氧化氯 (CLO₂) 0-1 ppm 0.03 ppm
氯化氢 (HCL) 0-30ppm 1 ppm
氟化氢 (HF) 0-10 ppm 0.1 ppm
光气 (COCL₂) 0-1 ppm 0.02 ppm
甲硫醇 (CH3-SH) 0-10 ppm 0.1 ppm
环氧乙烷 (ETO-A) 0-100 ppm 0.5 ppm
环氧乙烷 (ETO-B) 0-10 ppm 0.1 ppm
环氧乙烷 (ETO-C) 0-500 ppm 10 ppm
氢气 (H₂) 0-1,000 ppm 10 ppm
甲醛 (HCHO) 0-10 ppm 0.05ppm
标准配置:
• 指定配置的 MultiRAE 主机
• 橡胶保护套
• 校准适配器
• 碱性电池适配器
• 交流适配器
• 充电器 /PC 通讯适配器
• 数据电缆
• 工具包
• 资料及软件光盘
• 快速使用指南
• 泵吸式还包括：PID 传感器帽拆卸工具、3 个水肼过滤器、进气采样杆（仅适合 MultiRAE、ultiRAEPro）、PID 调零管（仅适合 MultiR AE Pro）
可选配件:
• AutoRAE2 自动测试和校准系统
• 充电底座
• 硬质携带箱
• 派力肯包装箱
应用领域:
石油石化、金属冶炼、 消防、应急救援监测、 城市公用事业安全检测、 危险化学物质检测、 环保、安监、商检、海关、公安
MultiRAE Lite Monitors (型号：PGM-6208/6208D)
R 安全及认证
C 中国，在中国大陆地区销售必须选择C
M 主机
3 MultiRAE - 泵吸式(PGM-6228)
传感器位选择 AA BB C D E
00/0 Empty 空位传感器
PID Sensors
A1 PID传感器 PID, 10.6eV (5000ppm, 0.1ppm res.)
A4 PID传感器 PID, 9.8eV (2,000 ppm, 0.1 ppm res.)
Combustible NDIR Sensors
B4 CH4
NDIR, % LEL 红外可燃气体传感器(0-100% LEL CH4)
B5 CH4
NDIR, % Vol. 红外可燃气体传感器(0-100% Vol. CH4)
CO2 NDIR Sensors
B8 CO2
NDIR, HR 红外CO2传感器 (0-50,000 ppm)
LEL Catalytic Bead Sensor
C1 LEL 催化燃烧传感器
Electrochemical Sensors
01/1 H2S H2S传感器(0-100ppm)
02/2 CO CO传感器(0-500 ppm)
03/3 SO2 SO2传感器
04/4 NO NO传感器
05/5 NO2 NO2传感器
06/6 Cl2 Cl2传感器
07/7 HCN HCN传感器
08/8 NH3 NH3传感器
09/9 PH3 PH3传感器
0U/U PH3-H PH3传感器（可用H2S气体校准）
0A/A ClO2 ClO2传感器
0B/B HCl HCl传感器
0C/C HF HF传感器
0D/D CO, HR CO传感器 (0-2,000ppm)
0E/E O2 O2传感器
0S/S O2（液氧） 液氧O2传感器
0F/F CO comp. H2 CO传感器(H2-compensated)
0G/G COCl2 COCl2传感器
0H/H CH3-SH CH3-SH传感器
0J/J ETO-A ETO A传感器(0 - 100 ppm; 1ppm res.)
0K/K ETO-B ETO B传感器(0 - 10 ppm, 0.1 ppm res.)
0M/ H2 H2传感器
0N/N H2S, HR H2S传感器(0-1,000ppm)
0Q/Q HCHO HCHO传感器
0R/R CO+H2S CO+H2S二合一传感器
MultiRAE系列附件以及可更换部件
描述 可使用设备 产品编码
维修配件
天线板 MultiRAE 系列 M01-1114-000
泵组件 MultiRAE 泵吸式 M01-3014-000
上盖总成 MultiRAE Lite 系列 M01-3208-000
上盖总成 MultiRAE 系列 M01-3208-200
上盖总成 MultiRAE Pro 系列 M01-3208-400
下盖 MultiRAE Lite/MultiRAE/MultiRAE Pro M01-3002-000
液晶屏 MultiRAE Lite/MultiRAE/MultiRAE Pro M01-3005-000
泵吸式走气板盖 MultiRAE 泵吸式 M01-3225-000
电源，充电以及数据通讯
可充电锂电池 MultiRAE 系列 M01-3053-000
大容量可充电锂电池 MultiRAE 系列 M01-3055-000
碱性电池适配器 MultiRAE 系列 M01-3054-000
旅行充电及数据通讯底座（不包含电源适配器或通讯数据线） MultiRAE 系列 M01-3021-000
便携充电/数据通讯底座(不包含电源适配器和数据通讯线) - P2P MultiRAE 系列 M01-3021-100
电源适配器（通用多种插头） MultiRAE 系列 500-0036-101
通讯数据线 MultiRAE 系列 410-0203-000
电池外置充电适配器 MultiRAE 系列 M01-3025-000
电池外置充电适配器保护套 外置充电适配器 M01-2110-000
一拖五外置充电适配器适配器 外置充电适配器 020-2480-000
电源适配器 外置充电适配器 500-0087-000
座充（不包含电源适配器或通讯数据线） MultiRAE 系列 M01-0306-000
车载挂架 MultiRAE 系列 M01-0307-000
座充和车载挂架 MultiRAE 系列 M01-0308-000
车用12V电源适配器 MultiRAE 系列 003-3004-000
校准及维护附件
外置25mm水阱过滤器（pack 10） MultiRAE 泵吸版本 008-3022-010
外置25mm水阱过滤器（pack 100） MultiRAE 泵吸版本 008-3022-100
扩散式传感器盖维护套件 MultiRAE 扩散版本 M01-3210-000
外置PID零点标定过滤器 MultiRAE 安装PID传感器 008-3024-000
校准适配器-泵吸式（pack 3） MultiRAE 泵吸式 M01-3011-003
校准适配器-扩散式（pack 3） MultiRAE 扩散式 M01-3010-003
PID传感器盖工具（pack 3） MultiRAE 安装PID传感器 G02-0306-003
传感器维护套装 MultiRAE 安装PID传感器 G02-0304-000
进气口适配器（pack 3） MultiRAE 泵吸式 M01-3007-003
外接采样杆进气口适配器 MultiRAE 泵吸式 M01-3224-000
6‘’外接采样杆 MultiRAE 泵吸式 023-3012-000
可伸缩采样探杆，带4.5m特氟龙管 MultiRAE 泵吸式 008-3015-000
远程采样套件，带4.5m聚乙烯管和接头 MultiRAE 泵吸式 008-3015-100
远程采样套件，带3m特氟龙管和接头 MultiRAE 泵吸式 008-3015-200
苯分离管（一盒6支，每支可做6次苯检测） MultiRAE 泵吸式 M01-0312-000
CO传感器有机气体过滤片（pack 10） MultiRAE 系列 M01-2050-010
携带及防护附件
MultiRAE 2便携袋及肩带（泵吸式） MultiRAE 泵吸式 M01-3200-000
MultiRAE 2便携袋及肩带（扩散式） MultiRAE 扩散式 M01-3201-000
黄色橡胶保护套（泵吸式;包含2个六角螺丝） MultiRAE/MultiRAE Lite泵吸式 M01-2080-100 黑色橡胶保护套（泵吸式;包含2个六角螺丝） MultiRAE Pro M01-2082-100
黄色橡胶保护套（扩散式;包含2个六角螺丝） MultiRAE Lite扩散式 M01-2081-100
可旋转背夹（包含螺丝和弹簧） MultiRAE 泵吸式 M01-2049-100
派力肯携带箱内置海绵可容纳座充+4瓶标准气+3个流量适配器 MultiRAE 系列 M01-3202-000
硬质携带箱内置海绵可容纳座充+2瓶标准气+2个流量适配器 MultiRAE 系列 M01-3203-000
