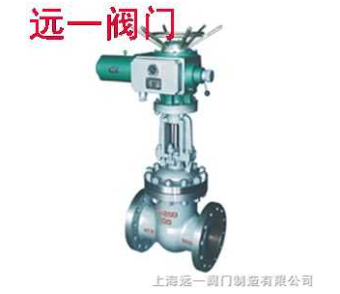

电动闸阀Z941Y-16C/25/40/64/100/160
2022-05-30 10:36123
信息概况
  • 价格：￥8900.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

产品说明:

Z941H/Y-16C/25/40/64/100/160P/R/RL电动闸阀型 PN16~PN200 钢制楔式闸阀：法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为碳素钢（Z941H-16C Z941H-25 Z941Y-16C Z941Y-25 Z941H-40~200）、不锈钢（Z941W-16P Z941W-25P Z941Y-16P Z941Y-25P Z941W-16R Z941W-25R Z941Y-16R Z941Y-25R Z941H-40P~200P Z941H-40R~200R）、合金钢（Z941Y-16I Z941Y-25I Z941Y-16V Z941Y-25V Z941H-40I~200I）的闸阀。

Z941 闸阀适用于工作压力 1.6~20.0MPa，工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

公称通经DN 主要外形尺寸和连接尺寸（mm） 电动装置 WT（kg）
L D D1 D2 B F Z-D H
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40 240 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 270 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 3 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845

公称通经DN 主要外形尺寸和连接尺寸（mm） 电动装置 WT（kg）
L D D1 D2 B F Z-D H
Z940H-25C Z941Y-25C Z940Y-25P Z941Y-25P Z940Y-25R Z941Y-25R
Z940W-25P Z941W-25P Z940W-25R Z941W-25R Z940Y-25I Z941Y-25I
40 240 145 110 85 18 3 4-18 595 DZW15 60
50 250 160 125 100 20 3 4-18 653 DZW20 64
65 270 180 145 120 22 3 8-18 665 DZW20 65
80 280 195 160 135 22 3 8-18 725 DZW20 79
100 300 230 190 160 24 3 8-23 787 DZW20 98
125 325 270 220 188 28 3 8-25 902 DZW30 154
150 350 300 250 218 30 3 8-25 955 DZW30 168
200 400 360 310 278 34 3 12-25 1105 DZW45 219
250 450 425 370 332 36 3 12-30 1343 DZW45 390
300 500 485 430 390 40 3 12-30 1516 DZW60 505
350 550 550 490 448 44 4 16-30 1678 DZW60 736
400 600 610 550 505 48 4 16-34 1849 DZW90 1027
450 650 660 600 555 50 4 16-34 1937 DZW90 1139
500 700 730 660 610 52 4 20-34 2234 DZW120 1228
600 800 840 770 718 56 5 20-41 2432 DZW180 1502
700 900 955 875 815 60 5 20-41 2489 DZW250 1617
800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923

公称通经DN 主要外形尺寸和连接尺寸（mm） 电动装置 WT（kg）
L D D1 D2 D6 B F Z-D F2 H
Z940H-40C Z941Y-40C Z940Y-40P Z941Y-40P Z940Y-40R Z941Y-40R
Z940W-40P Z941W-40P Z940W-40R Z941W-40R Z940Y-40I Z941Y-40I
40 240 145 110 85 76 18 3 4-18 4 617 DZW15 46
50 250 160 125 100 88 20 3 4-18 4 665 DZW20 58
65 290 180 145 120 110 22 3 8-18 4 680 DZW20 68
80 310 195 160 135 121 22 3 8-18 4 752 DZW20 80
100 350 230 190 160 150 24 3 8-23 4.5 846 DZW30 108
150 450 300 250 218 204 30 3 8-25 4.5 1087 DZW45 258
200 550 375 320 282 260 38 3 12-30 4.5 1243 DZW45 366
250 650 445 385 345 313 42 3 12-34 4.5 1429 DZW60 472
300 750 51, 0 450 408 364 46 3 16-34 4.5 1608 DZW90 673
350 850 570 510 465 422 52 4 16-34 5 1738 DZW90 804
400 950 655 585 535 474 58 4 16-41 5 1897 DZW120 1081
450 1050 680 610 560 524 60 4 20-41 5 2104 DZW180 1259
500 1150 755 670 612 576 62 4 20-48 5 2401 DZW180 1348
