KHJ12/0.5矿用急停双向开关 拉绳开关

KHJ12/0.5矿用急停双向开关适用范围：

KHJ12/0.5矿用急停双向开关适用于具有混合气体的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机综合保护控制装置的紧急停车信号检测之用。

KHJ12/0.5矿用急停双向开关的结构：

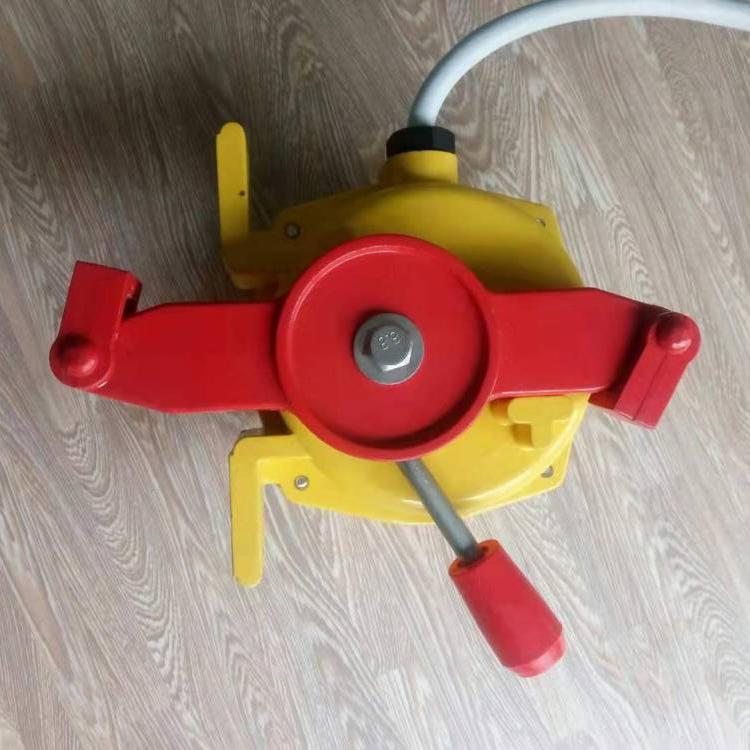

急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。

KHJ12/0.5矿用急停双向开关工作原理：

急停开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时，急停开关内的行程开关动作，接点状态翻转，并自锁；在相应的复位拉环上向外施加60N±10N的作用力时，急停开关内的行程开关再次动作，接点状态复原。

KHJ12/0.5矿用急停双向开关安装方式：

将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连，打开急停开关接线盒,用电缆将J（急停信号）、O（电源地）接至带式输送机综合保护控制装置主机内对应的接线端子上。

KHJ12/0.5矿用急停双向开关调试：

急停开关任一边的急停拉环上向外施加60N±10N的作用力并产生位移时，急停开关内的行程开关动作，接点状态翻转，并自锁；在相应的复位拉环上向外施加60N±10N的作用力时，急停开关内的行程开关再次动作，接点状态复原。

KHJ12/0.5矿用急停闭锁开关技术参数：

接点容量：30V/10A；

接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；

动作力：60N±10N ；复位力：60N±10N；

动作性能：急停开关任一边的驱动拉环上向外施加作用力时，

急停开关内的接点状态应翻转，并能自锁；在相应的复位拉环上向外施加作用力时，急停开关内的接点状态应复原；

外形尺寸：165mm×90mm×160mm

本公司的煤矿用带式输送机保护装置全面升级啦！相比以前我们有以下优点：

1、显示屏全部采用本安型PLC触摸屏，比按键操作更方便；

2、根据要求显示屏可以做成动画，视觉效果更好；

3、触摸屏有存储空间，内部128M内存，可以存文本，故障记录可以保存，方便查看；

4、自带语音模块，有USB接口，可以插U盘、SD卡；

PLC控制器采用可编程控制箱，485信号、以太环网模块可选配。
