一、用途

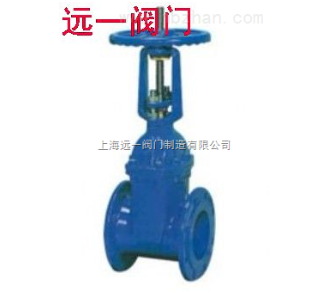

我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、特点
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
三、技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
四、主要零件材料
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
铸铁、球墨铸铁
|
|
2
|
闸门
|
球墨铸铁外覆EPDM
|
|
3
|
螺栓
|
镀锌
|
|
4
|
密封圈
|
NBR
|
|
5
|
阀盖
|
铸铁、球墨铸铁
|
|
6
|
阀杆
|
不锈钢
|
|
7
|
0型密封圈
|
NBR
|
|
8
|
止推垫
|
锡青铜
|
|
9
|
轴套
|
锡青铜
|
|
10
|
螺栓
|
镀锌
|
|
11
|
轴盖
|
铸铁、球墨铸铁
|
|
12
|
防尘罩
|
NBR
|
|
13
|
手轮
|
铸铁
|
|
14
|
紧固螺母
|
镀锌
|
五、外形尺寸
|
产品代号
|
公称
口径
|
D
|
D1
|
N-φd
|
L
|
H
|
|
1.OMPa
|
1.6Mpa
|
1.0MPa
|
1.6MPa
|
1.OMpa
|
1.6MPa
|
|
RVC（H）X-0050
|
50
|
165
|
125
|
4—19
|
180
|
340
|
|
RVC（H）X-0065
|
65
|
185
|
145
|
4—19
|
190
|
370
|
|
RVC（H）X-0080
|
80
|
200
|
160
|
8—19
|
205
|
410
|
|
RVC（H）X-0100
|
100
|
220
|
180
|
8—19
|
230
|
450
|
|
RVC（H）X-0125
|
125
|
250
|
210
|
8—19
|
255
|
480
|
|
RVC（H）X-0150
|
150
|
285
|
240
|
8—23
|
267
|
550
|
|
RVC（H）X-0200
|
200
|
340
|
295
|
8—23
|
12—23
|
295
|
630
|
|
RVC（H）X-0250
|
250
|
405
|
350
|
355
|
12—23
|
12—28
|
335
|
750
|
|
RVC（H）X-0300
|
300
|
460
|
400
|
410
|
12—23
|
12—28
|
360
|
820
|
|
RVC（H）X-0350
|
350
|
520
|
460
|
470
|
16—23
|
16—28
|
381
|
980
|
|
RVC（H）X-0400
|
400
|
580
|
515
|
525
|
16—28
|
16—31
|
406
|
1010
|
|
RVC（H）X-0450
|
450
|
640
|
565
|
585
|
20—28
|
20—31
|
432
|
1270
|
|
RVC（H）X-0500
|
500
|
715
|
620
|
650
|
20—28
|
20—34
|
457
|
1270
|
|
RVC（H）X-0600
|
600
|
840
|
725
|
770
|
20—31
|
30—37
|
508
|
1390
|
注：
|
RVXX表示非明杆式闸阀
|
RREX表示明杆式附电动操作装置
|
RVEX表示非明杆式附电动操作装置
|
|
RVXP表示省力装置
|
RVCX表示非明杆式附传动帽
|
RVCH表示非明杆式附传动帽卧式操作装置
|
|
RRXX表示明杆式闸阀
|
RVHX表示非明杆式附手轮
|
RVHH表示明杆式附手轮卧
|
|
RRHX表示明杆式附手轮
|
RVHS表示非明杆式附信号显示器
|
PN25级另行订制
|
