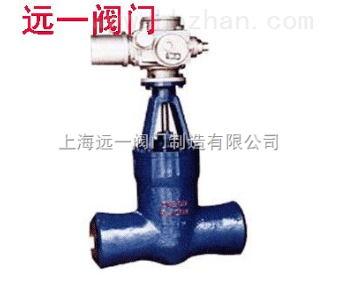

高压焊接闸阀产品说明：
制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
|
高压焊接闸阀性能规范Property and specifiecation
|
|
产品型号 Product type公称压力PN（MPa）Nominal pressure
|
试验压力（MPa）Test pressure
|
工作压力（MPa）Working pressure
|
工作温度（℃）Working temperature
|
适用介质Appicable medium
|
|
强度试验Sheel test
|
密封试验/上密封实验Seal test
|
|
Z960Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
|
Z960Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z960Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
|
Z960Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
主要零件材料Matecrial for main parts
|
|
零件名称Part name
|
材料牌号Material designation
|
|
阀体Body
|
WCB
|
WC6
|
WC9
|
|
阀板Disc
|
WCB
|
WC6
|
WC9
|
|
阀盖Bonnet
|
25
|
12Cr1Mo1VA
|
|
阀杆Stem
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
阀座Seat
|
25
|
12Cr1Mo1VA
|
|
密封环Sealing ring
|
S软钢（增强柔性石墨）S soft steel （flexible graphite）
|
S软钢S soft steel
|
F软钢F Soft steel
|
|
填料Packing
|
增强柔性石墨Fexible graphite
|
|
支架Yoke
|
WCB
|
WCB或WC6
|
|
阀杆螺母Stem nut
|
45（ZCuZn25A16Fe3Mn3）
|
|
四开环Four piece ring
|
1Cr13
|
20Cr1MoVA
|
|
|
主要尺寸及重量Main dimensions and weight
|
|
公称通径DNNominal diameter
|
主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions
|
电动装置Electric dewice
|
重量（kg）Weight
|
|
d
|
L
|
H
|
L1
|
L2
|
|
Z60Y/Z62Y-250
|
|
100
|
84
|
406
|
1164
|
437
|
277
|
DZW45
|
234
|
|
125
|
100
|
483
|
1402
|
437
|
277
|
DZW60
|
343
|
|
175
|
158
|
711
|
1650
|
554
|
309
|
DZW180
|
638
|
|
225
|
200
|
864
|
1650
|
554
|
309
|
DZW180
|
654
|
