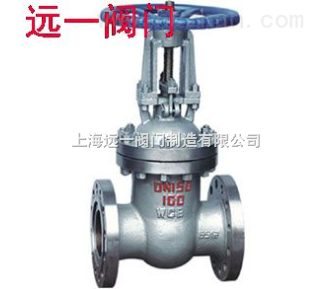

法兰铸钢闸阀产品说明
Z40H、Z40Y、Z40W-16C/25/40/64/100/160 型 PN100、PN160 法兰铸钢闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 10.0~16.0MPa，阀体材料为碳素钢（Z40H-100~160 Z40Y-100~160）、铬钼钢（Z40Y-100I~160I）、不锈钢（Z40W-100P~160P）的闸阀。
产品性能参数
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
Z40H-100
|
100
|
10.0
|
≤ 425
|
水、蒸汽、油品
|
|
Z40H-160
|
160
|
16.0
|
|
Z40Y-100
|
100
|
10.0
|
|
Z40Y-160
|
160
|
16.0
|
|
Z40Y-100I
|
100
|
10.0
|
≤ 550
|
蒸汽、油品
|
|
Z40Y-160I
|
160
|
16.0
|
|
Z40W-100P
|
100
|
10.0
|
≤ 200
|
醋酸类
|
|
Z40W-160P
|
160
|
16.0
|
产品零部件材料
|
型号
|
材料
|
|
阀体、阀盖、闸板
|
阀杆
|
密封面
|
填料
|
|
Z40H-100
|
碳素钢
|
铬不锈钢
|
堆焊铁基合金
|
石棉石墨或柔性石墨
|
|
Z40H-160
|
|
Z40Y-100
|
堆焊硬质合金
|
|
Z40Y-160
|
|
Z40Y-100I
|
铬钼钢
|
铬钼钢
|
堆焊硬质合金
|
石棉石墨或柔性石墨
|
|
Z40Y-160I
|
|
Z40W-100P
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
堆焊硬质合金
|
聚四氟乙烯
|
|
Z40W-160P
|
产品外形及结构尺寸 （PN100）
|
DN
|
L
|
D
|
D1
|
D2
|
D8
|
b
|
z×ød
|
H
|
H1
|
D0
|
重量 / kg
|
|
25
|
210
|
135
|
100
|
78
|
501
|
24
|
4×ø18
|
310
|
—
|
—
|
13
|
|
32
|
230
|
150
|
110
|
82
|
65
|
24
|
4×ø23
|
320
|
—
|
—
|
20
|
|
40
|
240
|
165
|
125
|
95
|
75
|
26
|
4×ø23
|
360
|
—
|
—
|
60
|
|
50
|
250
|
195
|
145
|
112
|
85
|
28
|
4×ø25
|
490
|
558
|
360
|
50
|
|
65
|
280
|
220
|
170
|
138
|
110
|
32
|
8×ø25
|
540
|
622
|
400
|
70
|
|
80
|
310
|
230
|
180
|
148
|
115
|
34
|
8×ø25
|
572
|
671
|
400
|
100
|
|
100
|
350
|
265
|
210
|
172
|
145
|
38
|
8×ø30
|
573
|
671
|
400
|
110
|
|
125
|
400
|
310
|
250
|
210
|
175
|
42
|
8×ø34
|
744
|
892
|
560
|
180
|
|
150
|
450
|
350
|
290
|
250
|
205
|
46
|
12×ø34
|
800
|
972
|
560
|
250
|
|
200
|
550
|
430
|
360
|
312
|
265
|
54
|
12×ø41
|
800
|
972
|
560
|
360
|
|
250
|
650
|
500
|
430
|
382
|
320
|
60
|
12×ø41
|
1050
|
1305
|
—
|
—
|
|
300
|
750
|
585
|
500
|
442
|
375
|
70
|
16×ø48
|
1200
|
1505
|
—
|
—
|
产品外形及结构尺寸 （PN160）
|
DN
|
L
|
D
|
D1
|
D2
|
D8
|
b
|
z×ød
|
H
|
H1
|
H0
|
重量 / kg
|
|
15
|
170
|
110
|
75
|
52
|
35
|
24
|
4×ø18
|
230
|
250
|
200
|
7
|
|
20
|
190
|
130
|
90
|
62
|
45
|
26
|
4×ø23
|
260
|
288
|
200
|
10
|
|
25
|
210
|
140
|
100
|
72
|
50
|
28
|
4×ø23
|
280
|
310
|
280
|
14
|
|
32
|
230
|
165
|
115
|
85
|
65
|
30
|
4×ø25
|
312
|
350
|
320
|
21
|
|
40
|
260
|
175
|
125
|
93
|
75
|
32
|
4×ø27
|
350
|
395
|
320
|
26
|
|
50
|
300
|
215
|
165
|
132
|
95
|
36
|
8×ø25
|
512
|
612
|
360
|
73
|
|
65
|
360
|
245
|
190
|
152
|
110
|
44
|
8×ø30
|
560
|
677
|
360
|
110
|
|
80
|
390
|
260
|
205
|
168
|
130
|
46
|
8×ø30
|
585
|
686
|
400
|
141
|
|
100
|
450
|
300
|
240
|
200
|
160
|
48
|
8×ø34
|
631
|
751
|
450
|
185
|
|
125
|
525
|
355
|
285
|
238
|
190
|
60
|
8×ø41
|
723
|
868
|
560
|
320
|
|
150
|
600
|
390
|
318
|
270
|
305
|
66
|
12×ø41
|
820
|
997
|
640
|
462
|
|
200
|
750
|
480
|
400
|
245
|
265
|
78
|
12×ø48
|
990
|
1224
|
720
|
711
|
