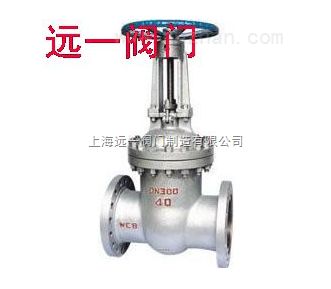

铸钢楔式闸阀产品说明
Z41H、Z41Y、Z41W 型 PN16~PN200 钢制楔式闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为碳素钢（Z41H-16C Z41H-25 Z41Y-16C Z41Y-25 Z41H-40~200）、不锈钢（Z41W-16P Z41W-25P Z41Y-16P Z41Y-25P Z41W-16R Z41W-25R Z41Y-16R Z41Y-25R Z41H-40P~200P Z41H-40R~200R）、合金钢（Z41Y-16I Z41Y-25I Z41Y-16V Z41Y-25V Z41H-40I~200I）的闸阀。
Z41 闸阀适用于工作压力 1.6~20.0MPa，工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
铸钢楔式闸阀产品性能参数
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
Z41H-16C、25
|
16、25
|
1.6、2.5
|
≤ 425
|
水、蒸汽、油品
|
|
Z41Y-16C、25
|
|
Z41W-16P、25P
|
16、25
|
1.6、2.5
|
≤ 150
|
弱腐蚀性介质
|
|
Z41Y-16P、25P
|
|
Z41W-16R、25R
|
|
Z41Y-16R、25R
|
|
Z41Y-16I、25I
|
≤ 550
|
油品、蒸汽
|
|
Z41Y-16V、25V
|
≤ 570
|
水、蒸汽、油品
|
|
Z41H-40~200
|
40~200
|
4.0~20.0
|
≤ 425
|
水、蒸汽、油品
|
|
Z41H-40I~200I
|
40~200
|
4.0~20.0
|
≤ 550
|
水、蒸汽、油品
|
|
Z41H-40P~200P
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸类
|
|
Z41H-40R~200R
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸类
|
产品零部件材料
|
型号
|
材料
|
|
阀体、阀盖、闸板
|
阀杆
|
密封面
|
填料
|
|
Z41H-16C、25
|
碳素钢
|
铬不锈钢
|
堆焊铁基合金
|
石棉石墨或柔性石墨
|
|
Z41Y-16C、25
|
堆焊硬质合金
|
|
Z41W-16P、25P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
本体材料
|
石棉石墨或柔性石墨
|
|
Z41Y-16P、25P
|
堆焊硬质合金
|
|
Z41W-16R、25R
|
铬镍钼钛不锈钢
|
铬镍钼钛不锈钢
|
本体材料
|
|
Z41Y-16R、25R
|
堆焊硬质合金
|
|
Z41Y-16I、25I
|
铬钼合金钢
|
铬钼合金钢
|
堆焊硬质合金
|
|
Z41Y-16V、25V
|
铬钼钒钢
|
铬钼钒钢
|
堆焊硬质合金
|
柔性石墨
|
|
Z41H-40~200
|
碳钢
|
铬不锈钢
|
碳钢 Cr13或硬质合金
|
柔性石墨
|
|
Z41H-40I~200I
|
铬钼钢
|
合金钢
|
合金钢 硬质合金
|
柔性石墨
|
|
Z41H-40P~200P
|
铬镍钛钢
|
不锈钢
|
不锈钢或不锈钢 硬质合金
|
柔性石墨
|
|
Z41H-40R~200R
|
铬镍钼钛钢
|
不锈钢
|
不锈钢或不锈钢 硬质合金
|
柔性石墨
|
产品外形及结构尺寸（PN16）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量 / kg
|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4×ø14
|
210
|
200
|
6
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4×ø18
|
210
|
200
|
7
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4×ø18
|
350
|
200
|
19
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×ø18
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×ø18
|
375
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×ø18
|
433
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×ø18
|
502
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×ø18
|
612
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×ø23
|
676
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×ø23
|
820
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×ø25
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12×ø25
|
1142
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×ø25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×ø30
|
1452
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×ø30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×ø34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×ø41
|
1874
|
800
|
1112
|
产品外形及结构尺寸（PN25）
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量 / kg
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4×ø14
|
210
|
220
|
6
|
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4×ø18
|
210
|
220
|
7
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4×ø18
|
350
|
220
|
18
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4×ø18
|
358
|
250
|
25
|
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8×ø18
|
373
|
280
|
35
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8×ø18
|
435
|
300
|
50
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8×ø23
|
500
|
350
|
65
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8×ø25
|
614
|
400
|
100
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8×ø25
|
674
|
450
|
135
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12×ø25
|
818
|
500
|
180
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12×ø30
|
969
|
550
|
207
|
|
300
|
500
|
485
|
430
|
390
|
40
|
4
|
16×ø30
|
530
|
560
|
400
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16×ø34
|
1280
|
640
|
631
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16×ø34
|
1450
|
640
|
900
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
20×ø34
|
1541
|
720
|
1013
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20×ø41
|
1676
|
720
|
1166
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20×ø41
|
1874
|
800
|
1258
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
24×ø48
|
2280
|
850
|
—
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24×ø48
|
2420
|
900
|
—
|
产品外形及结构尺寸（PN40,PN64）
|
DN
|
L
|
D
|
H
|
W
|
重量 / kg
|
|
50
|
250
|
160
|
685
|
250
|
30
|
|
175
|
30
|
|
65
|
280
|
180
|
705
|
250
|
41
|
|
200
|
300
|
42
|
|
80
|
310
|
195
|
780
|
250
|
48
|
|
210
|
350
|
51
|
|
100
|
350
|
230
|
805
|
300
|
78
|
|
250
|
400
|
80
|
|
125
|
400
|
270
|
890
|
350
|
112
|
|
295
|
400
|
125
|
|
150
|
450
|
300
|
945
|
350
|
152
|
|
340
|
1002
|
450
|
175
|
|
200
|
550
|
375
|
1100
|
400
|
200
|
|
405
|
1150
|
450
|
220
|
|
250
|
650
|
445
|
1350
|
450
|
300
|
|
470
|
500
|
320
|
|
300
|
750
|
510
|
1445
|
500
|
450
|
|
530
|
1528
|
650
|
490
|
|
350
|
850
|
570
|
1665
|
—
|
680
|
|
595
|
1792
|
—
|
700
|
|
400
|
950
|
655
|
1930
|
—
|
850
|
|
670
|
2180
|
—
|
920
|
产品外形及结构尺寸（PN100）
|
DN
|
L
|
D
|
H
|
W
|
重量 / kg
|
|
50
|
250
|
195
|
680
|
300
|
48
|
|
65
|
280
|
220
|
720
|
300
|
68
|
|
80
|
310
|
230
|
870
|
350
|
92
|
|
100
|
350
|
265
|
885
|
400
|
133
|
|
125
|
400
|
310
|
1020
|
450
|
216
|
|
150
|
450
|
350
|
1110
|
500
|
275
|
|
200
|
550
|
430
|
1225
|
500
|
360
|
|
250
|
650
|
500
|
1257
|
550
|
700
|
产品外形及结构尺寸（PN160）
|
DN
|
L
|
D
|
H
|
W
|
重量 / kg
|
|
65
|
340
|
245
|
820
|
350
|
110
|
|
80
|
390
|
260
|
850
|
350
|
145
|
|
100
|
450
|
300
|
980
|
400
|
192
|
|
125
|
525
|
355
|
1050
|
450
|
307
|
