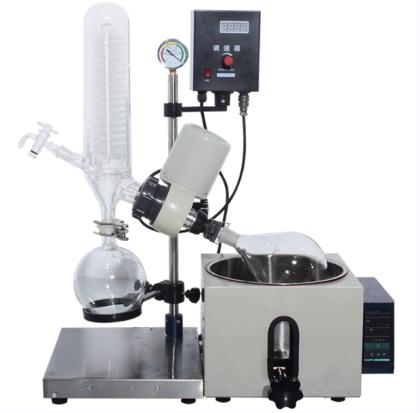

实验室旋蒸仪手动升降1L旋转蒸发仪工作原理：蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。
基本配置：
与物料接触部分采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。
主体支架采用铝合金材质。
密封系统采用聚四氟乙烯+氟橡胶复式组合密封。
活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料蒸发瓶。
一体式冷凝器，直立双层蛇形盘管。
旋转、加热电源开关控制,翘式按键（ON-OFF）。
电子无极调速，通过旋扭微调。
锅胆采用铝合金+特氟隆复合锅，加热盘封闭加热，PT100型传感器,温度数显。
主机电动升降，手把开关翘式按键上升、下降。
旋转、加热双熔断器保护。
实验室旋蒸仪RE-201D手动升降1L旋转蒸发仪参数:
|
型号
|
RE-201D、RE-301、RE-501型
|
|
电压频率
|
220V/50HZ
|
|
整机功率
|
2040W
|
|
旋转电机功率
|
40W
|
|
加热功率
|
2000W
|
|
真空度
|
0.098Mpa
|
|
旋转瓶容量
|
3LΦ195mm/Φ50法兰口
|
|
收集瓶容量
|
2lΦ166mm/35#球磨口
|
|
旋转速度
|
0-120rpm/min
|
|
控温范围
|
室温-180℃
|
|
控温精度
|
±1℃
|
|
浴锅升降行程
|
200mm
|
|
冷凝器尺寸
|
Φ100×530H(mm) 下35#球磨塞
|
|
冷凝面积
|
0.26㎡
|
|
加料阀
|
19#标塞阀 进料咀(宝塔接头)外径10mm
|
|
真空抽气咀
|
宝塔接头外径10mm
|
|
冷凝盘管进出循环咀
|
宝塔接头外径12mm
|
|
锅胆尺寸容量
|
Φ265×160H(mm) 约8.8L 7.3KG
|
|
整机占空间尺寸
|
740×330×970mm宽深高
|
|
机器净重
|
23KG
|
|
包装尺寸
|
990×620×470mm 木箱0.29m3
|
|
包装重量
|
40KG
|
