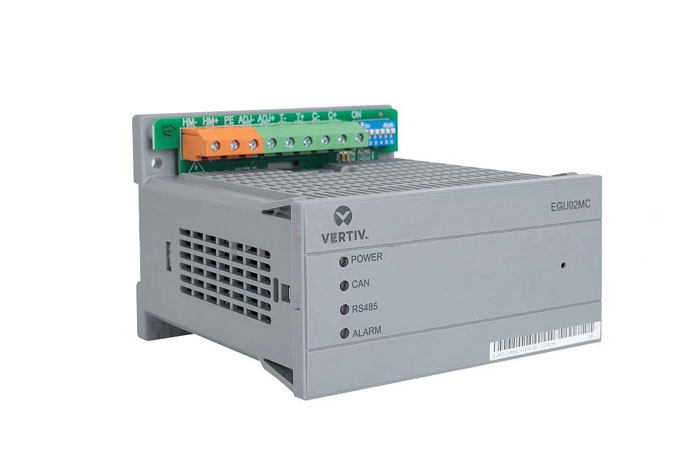

艾默生egu02mc通用配电模块（以下简称egu02mc）主要用于检测馈出空开状态及温度信号，或者是配合edu02mc检测支路的绝缘状态。其小型化的结构设计可适应电气柜狭小的安装空间，可以通过上级监控emu10mc的下拉菜单来设置不同的功能模式。

egu02mc的功能
1.全开关。接入32路开关量，实现开关量状态检测功能；
2.全绝缘。接入32路直流型漏电流传感器，实现支路绝缘检测功能；通过can总线配合edu02mc，可组成直流型绝缘监测系统；
3.全温度。接入32路电流型温度传感器，实现温度检测功能；
4．16绝缘16开关。s1~s16依次接入直流传感器的信号端，s17~s32依次接入开关量。
5．15绝缘15开关2温度。s1~s15依次接入直流传感器信号的信号端，
s16~s30依次接入开关量，s31和s32接入电流型温度传感器的信号端。
6．27开关2专有3温度。s1~s27依次接入开关量，s28接入外接的绝缘继电器辅助触点，常开，s29接入充电机输出熔断器辅助触点，常闭。s30~s32接入温度传感器信号端。
7.交流窜入支路定位。系统发生交流电源窜电故障时，配合edu02mc可以定位交流窜入的支路。
8.直流互窜支路定位。系统发生直流电源互窜故障时，配合edu02mc可以定位直流互窜的支路。
此外，egu02mc还具有通讯和告警功能。产品提供rs485和can两种通讯口。对异常现象上报给上级监控模块，并通过自身gaojin灯指示。
9.测量误差
10．注意事项
1).egu02mc必须安装在机柜内部，只有前面板可以暴露在机柜外部。
2).安装维护egu02mc前，需断开电源，再将egu02mc主机从底座取下，以免触电。
3).根据电力系统规范要求，接入采集装置的电源输入线正负极都必须配置熔断器。熔断器推荐型号为0477002.mxe（littelfuse公司生产）。
4).电流型温度传感器必须采用广深产品，型号为moni01zsl。
5).人体产生的静电会损坏egu02mc中电路板上的静电敏感元器件。因此在接触设备前，须佩戴防静电护腕，并将防静电护腕的另一端接地。
6)．禁止将egu02mc安装在系统上运输，egu02mc必须单独包装运输，系统现场安装完成后，再将egu02mc安装到系统上。
