产品规格书
名称：带短路保护LCD显示高压DMX控制器
1.概述
带LCD显示高压DMX控制器是一款 LCD液晶数码界面显示，用于控制五线四回路（共阳极）LED 灯具的RGB-W颜色变化，多达34种变化模式选择，同时可接受 DMX512 国际标准协议控制的多功能控制器。控制器可单机运行，自联机，接收标准 DMX512 控台控制信号等方式工作。根据客户实际需求可实现跳变、渐变、频闪等灯光变化效果。
2.技术参数
2.1工作温度：-20-60℃
2.2供电电压：AC 100～240V 50/60HZ
2.3输出电压：DC 100～240V
2.4输出连接方式:端子5线4回路
2.5外型尺寸：L205*W103*H40 mm
2.6包装尺寸：L225*W120*H55m
2.7净重：698.5g
2.8毛重：900g
2.9静态功耗：<2W
2.10z大输出电流：4*2A，每路有短路保护功能,过载20%保险丝保护。
2.11调光频率：980Hz
2.12z大输出功率：880W（输入电压110V），1760W（输入电压220V）
3.外型尺寸：

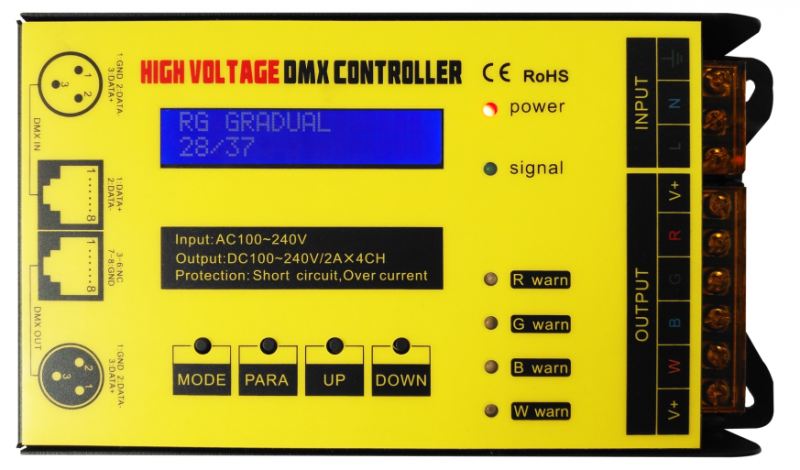

4.接口说明：
4.1输入电源接口:输入AC100～240V , 50HZ/60HZ
L:火线 N：零线 ：地线PE
负载输出接口：负载输出
V+ ——负载公共正端
R——负载红色输出端
G——负载绿色输出端
B——负载蓝色输出端
W——负载白色输出端
4.2 DMX512信号输入输出接口：接口顺序及详细见下图
DMX512信号输入输出: 1输入 2输出
网 口 1、DATA+ 2、DATA- 3-6、 NC 7-8 、GND
卡 龙 头 1、GND 2、DATA- 3、DATA+
4.3 指示灯说明
4.3.1 电源指示灯，常亮红色，表示控制器工作电压正常；
4.3.2 信号指示灯，绿色，当有按键操作或外部DMX控制时，指示灯闪烁；
4.3.3 R通道故障灯，当该红色指示灯亮时，表示R通道负载出现故障（短路或超负载），需要关电排除故障，故障排除后再接通电源，红色指示灯熄灭，表示R通道正常。
4.3.4 G通道故障灯，当该红色指示灯亮时，表示G通道负载出现故障（短路或超负载），需要关电排除故障，故障排除后再接通电源，红色指示灯熄灭，表示R通道正常。
4.3.5 B通道故障灯，当该红色指示灯亮时，表示 B通道负载出现故障（短路或超负载），需要关电排除故障，故障排除后再接通电源，红色指示灯熄灭，表示B通道正常。
4.3.6 W通道故障灯，当该红色指示灯亮时，表示 W通道负载出现故障（短路或超负载），需要关电排除故障，故障排除后再接通电源，红色指示灯熄灭，表示W通道正常。
4.4 过载保护说明
控制器每路输出电流z大值为2A，当负载超过z大电流的20%时，会损坏电子器件，降低控制器使用时长。由于过载导致控制器不能正常工作时，请减小负载，检查保险丝，若保险丝烧坏需更换保险丝，故障排除后再上电。
红色圈处为对应通道的保险丝
5.使用说明
5.1 连接负载线，再接电源线；上电前确保连接线之间无短路现象。
控制器有 4 个功能设置键 MODE、PARA、UP、DOWN。
5.2按MODE 键依次选择或按 UP、DOWN键上下选择：
|
序号
|
显示内容
|
说明
|
|
1
|
BLACK
|
静态黑
|
|
2
|
STATIC RED
|
静态红
|
|
3
|
STATIC GREEN
|
静态绿
|
|
4
|
STATIC BLUE
|
静态蓝
|
|
5
|
STATIC YELLOW
|
静态黄
|
|
6
|
STATIC PURPLE
|
静态紫
|
|
7
|
STATIC CYAN
|
静态青
|
|
8
|
STATIC WHITE
|
静态白（RGB）
|
|
8-2
|
STATIC WHITE
|
静态白（W）
|
|
9
|
COLOR CHANGE
|
七彩跳变
|
|
10
|
COLOR CHANGE2
|
跳变（闪动）
|
|
11
|
6 COLOR CHANGE
|
六色跳变
|
|
12
|
6 COLOR CHANGE2
|
跳变（闪动）
|
|
13
|
RGB CHANGE
|
3色跳变
|
|
14
|
RGB CHANGE2
|
跳变（闪动）
|
|
15
|
RG CHANGE
|
RG 跳变
|
|
16
|
RB CHANGE
|
RB 跳变
|
|
17
|
GB CHANGE
|
GB 跳变
|
|
18
|
WHITE CHANGE
|
白色频闪
|
|
19
|
7 COLOR SMOOTH
|
七彩渐变
|
|
20
|
4 COLOR SMOOTH
|
四色渐变
|
|
21
|
RG SMOOTH
|
RG渐变
|
|
22
|
RB SMOOTH
|
RB渐变
|
|
23
|
GB SMOOTH
|
GB渐变
|
|
24
|
COLOR GRADUAL
|
七彩渐明渐暗
|
|
25
|
RGB GRADUAL
|
3色渐明渐暗
|
|
26
|
WHITE GRADUAL
|
白色渐明渐暗
|
|
27
|
yellow GRADUAL
|
黄色渐明渐暗
|
|
28
|
purple GRADUAL
|
紫色渐明渐暗
|
|
29
|
cyan GRADUAL
|
青色渐明渐暗
|
|
30
|
R GRADUAL
|
R渐明渐暗
|
|
31
|
G GRADUAL
|
G渐明渐暗
|
|
32
|
B GRADUAL
|
B渐明渐暗
|
|
33
|
ADJUST MODE
|
RGBW 0-255 级颜色可调
|
|
34
|
AUTO PROGRAM COLOR CHANGE2
|
自动运行选定变化效果
|
|
35
|
DMX512 MODE
|
DMX512 控制命令
|
|
36
|
DMX512 DECODER
|
DMX512 解码器
|
5.3 按PARA 依次调整：（1－8 是静态，没有调整功能）
|
序号
|
参数显示
|
说明
|
|
z大
|
z小
|
|
1
|
RUN SPEED（运行速度）
|
100
|
0
|
|
2
|
RUN TIMES（运行次数）
|
100
|
0
|
|
3
|
LOAD DEFAULT（预置参数）
|
恢复出厂参数
|
5.4 UP：增大参数键/预置参数。
5.5 DOWN：减小参数键/预置参数。
5.6 AUTO PROGRAM 模式是将 7-32 部分花样或全部重复循环运行，可以在 RUN TIMES（运行次数）里面设定是否参与重复循环运行。
5.7 RUN TIMES（运行次数）：编译该花样在 34 AUTO PROGRAM 模式下的运行次数，如果运行次数是 0 就跳过该花样，也就是不运行该花样。
5.8 预置参数：每种程式都有独立的出厂预置参数，在控制器里单独保存，LOAD DEFAULT（预置参数）可以恢复该程式的出厂参数。如果在 AUTO PROGRAM 模式下，使用 LOAD DEFAULT（预置参数）就可以将所有程式的参数统一恢复到出厂参数。
5.9 33 ADJUST MODE 是手动调光，可以分别调整 RGB 0-256 级的亮度。
5.10 35 DMX512 MODE 是控制全部花样（第一个地址）和速度（第二个地址）。
5.11 36 DMX512 DECODER 是 DMX 解码器，完全接受外部DMX512 信号工作。占用四个地址，R(一个地址),G(第二个地址)，B(第三个地址),W(第四个地址)需要设置地址（PARA按键进入）。
6.典型应用
典型应用1---不带DMX功能：
典型应用2---带DMX功能：
7.注意事项
7.1先连接负载线，再接电源线；上电前确保输入输出连接线之间无短路现象。
7.2控制器供电电压范围为100-240V AC，超过电压范围可能会烧坏控制器。
