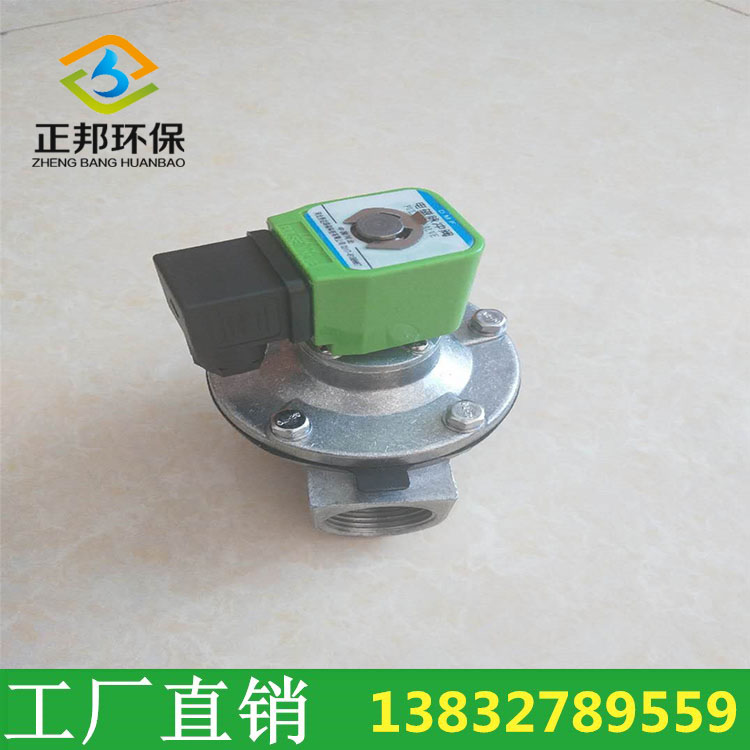

直角电磁脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式、淹没式和直通式三类，电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气"开关"。直角式电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。

其出气口与进气口成90度夹角故被称为是直角式电磁脉冲阀，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器压力保持在设定的范围之内，以保证除尘器的处理能力和除尘效率。

受脉冲阀喷吹控制仪输出信号的控制，脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态;当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出（从喷吹管喷出的气体为一次风）。脉冲阀寿命:规范安装、正确使用、合理维护的条件下使用五年。

直角式电磁脉冲阀的工作原理：

直角式电磁脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,高压气从进气口接入，进入下气室，当脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和下气室的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令减压室压力低于下气室的压力，下气室的气体将膜片顶起，打开喷吹口。

电磁脉冲阀安装时注意事项：

一、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。对照铭牌是否与订货单相符。

二、安装前请_吹扫气包及管路，（电磁脉冲阀处于关闭状态，进体进入气包后，打开排污阀，让杂质随气体排出。然后反复几次。）再开启电磁脉冲阀，以避免异物损伤膜片造成电磁脉冲阀失灵。

三、当电磁脉冲阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置。

四、电磁脉冲阀阀阀体上的箭头应与介质流向一致。否则，不能保证正常使用。

五、电磁脉冲阀阀_安装方式是垂直于水平管道，线圈向上。在条件不允许时，允许±30°倾斜。

六、为了保证电磁脉冲阀正常使用，请在电磁脉冲阀前加装油水分离器。

七、在危险环境中为防止电火花可能引发爆炸等事故的发生，应使用防爆型电磁阀。

八、如电磁脉冲阀暂不安装时，可存放在0~40℃，相对湿度≤80%左右，但无腐蚀性气体的室内，尽可能避免露天存放。
