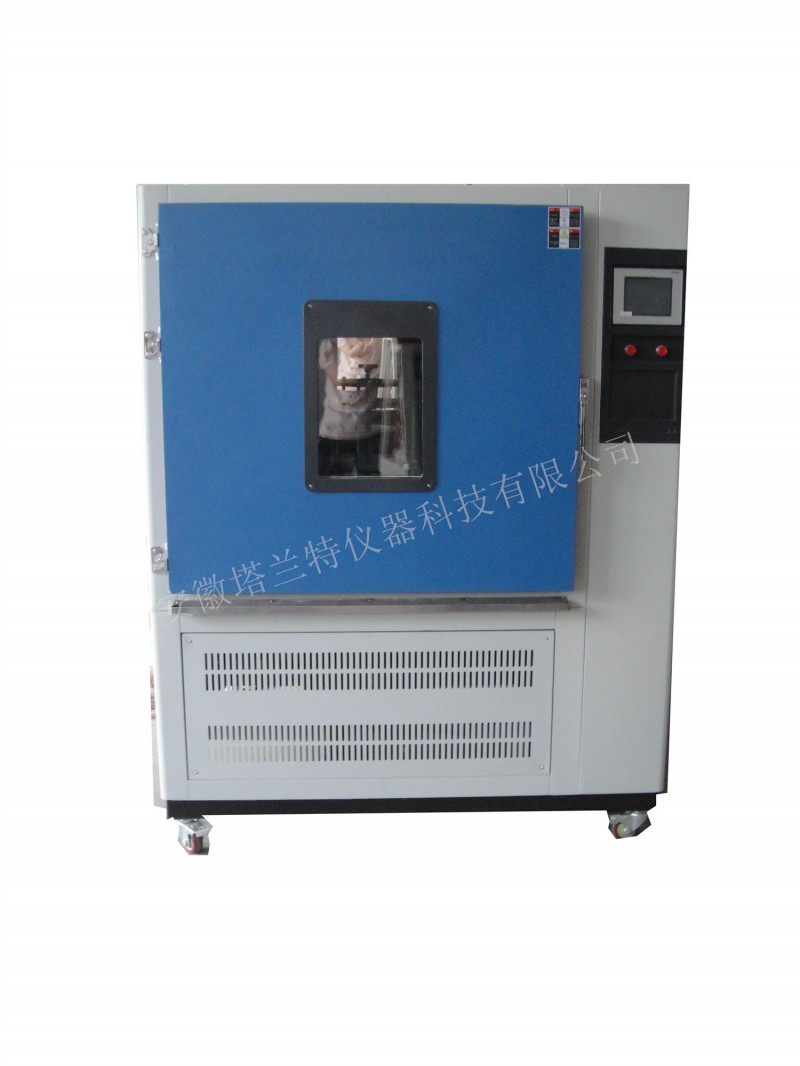

臭氧老化试验箱是塔兰特主打产品之一，设备免费送货，安装调试，一年售后。

一、臭氧老化试验箱结构
1、臭氧老化试验设备选用**材料，外壳表面进行喷塑处理，美观，平整。
2、内胆设计成在工作时是一个密闭无直接光照，可安置试样进行老化试验的空间，能恒定控制试验温差±2℃，选用进口**不锈钢板制作。
3、室内的样品架，夹具和导管等附件都采用不易被臭氧分解，和影响臭氧浓度的不锈钢、铝等材料制成。
4、动态样品架的拉升高度，频率及幅度均可调节。样品架可以360度旋转，转速可调。
5、箱门合理的位置设置一个透明窗口，用以观测室内试样的变化。
6、观察窗采用多层中空钢化玻璃,具有透明、隔热、不易产生蒸汽结霜等优点。
7、臭氧老化试验设备的内胆与外壳之间的夹层采用高密度玻璃纤维棉填满，确保箱体不会因温度传导而导致温度波动过大，使样品在试验过程中温度一直保持恒定。
8、臭氧老化试验设备采用长轴风扇电机进行搅拌，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温度均匀并一直保持稳定。
9、箱体的门与箱体之间采用双层耐高温之高张性密封条，以确保测试区的密闭。采用无反作用门把手，操作更容易。
10、在箱体的左侧面合理的位置设置一个或多个测试孔，可以外接测试电源线或信号线，孔径或孔数的安排需使用方指示。
11、机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，后将脚轮固定。

二、臭氧发生器
1. 输入电压：220V
2. 电流：300mA
3. 手动和自动调节浓度
4. 浓度范围：0-100％
5. 模拟输入电压：0-10VDC
6. 模拟输出电压：0-1VDC
7. 臭氧较大浓度：120gO3/m3
8. 臭氧产量（进气为氧气，流量为100L/h）3.5gO3/h
9. 电极冷却方式：强制风冷
10. 使用压力：小于0.2Mpa
11. 可以多组并联使用，以满足设计要求。

三 、主要技术参数
1. 型号         工作室尺寸（D×W×H）     外形尺寸（D×W×H）   功率
QL—100           400×500×500           1000×900×1400      2.5KW
QL—150           500×500×600           1100×900×1500      2.5KW
QL—225           500×600×750           1100×950×1600      3.5KW
QL—500           700×800×900           1300×1200×1700     6.0KW
QL—800           800×1000×1000         1400×1400×1850     7.5KW
QL—010           1000×1000×1000        1600×1400×1850     9.5KW
2. 温度范围：RT+10℃～50℃
3. 温度均匀度：≤2℃
4. 温度波动度：±0.5℃ /H
5. 温度偏差：≤±2℃
6. 时间设定范围：0～999 小时
7. 臭氧浓度：0～500PPHM     0～1000PPHM
8. 紫外检测探头，寿命长，精度高
9. 样架转速：（20—25）mmS（可调）
10. 同一个试件旋转一周的时间为：8—12 min
11. 臭氧化空气流速：8—16mmS
12. 夹具伸长率： 5%～35%
13. 电源电压：AC 380V

四、工作原理
静态拉伸试验
1、标准规定试样两头夹在专用夹具上，选择一种伸长率拉伸，一般选择20%，夹具安装在转动的样品架上，
2、样品架转速在（20—25）mm/S之间，在温度为（40±2）℃，相对湿度不大于65%，规定的臭氧浓度下，进行试验。
3、经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8 。

动态拉伸试验
1、标准规定试样夹具可以自动伸缩将试样拉伸和复位，拉伸频率为0.5±0.025Hz，将试样两头夹在专用夹具上，使试样从伸长率为0至较大伸长率之间循环拉伸，夹具安装在转动的样品架上。
2、样品架转速在（20—25）mm/S之间，在温度为（40±2）℃，相对湿度不大于65%，规定的臭氧浓度下。
3、夹具循环拉伸和复位并随样品架一起转动进行试验。
4、经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8 。
5、动态拉伸试验分为连续动态拉伸和间断动态拉伸。

五、控 制 系 统
设备温湿度和浓度控制部分采用台湾进口PLC可编程控制器，编程简单，温湿度和浓度控制稳定，大屏幕触摸屏显示及操作。设备的主要电器元件如断路器、交流接触器、小型继电器均采用“施耐德”品牌，其他电器附件采用国产知名品牌。设备的时间控制器控制试验所需的时间，操作简单。当设备运行到达设定时间时，自动停止试验，并自动进入平衡状态降温。

六、加热和制冷系统
1. 采用远红外镍合金高速加温电热丝；
2. 完全独立系统，不影响低温试验及臭氧老化试验；
3. 温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益；
4. 压缩机：全封闭法国泰康 1套；
5. 制冷方式：风冷；
6. 制冷剂：R22；
7. 全系统管路均作通气加压48H捡漏测试；
8. 加温、降温系统完全独立；
9. 内螺旋式冷媒铜管；
10. 斜率式蒸发器；
11. 干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件。

七、保 护 系 统
1. 整体设备超温；
2. 整体设备欠相/逆相；
3. 整体设备过载；
4. 制冷机组超压；
5. 整体设备定时；
6. 其它还有漏电、运行指示，故障报警后自动停机等保护。

八、随机资料
设备的合格证、保修卡、装箱单、设备使用说明书、仪表和个电器使用说明书、设备电气原理图、随机零配件、易损件备件等

九、交 货 说 明
供方负责送货上门，安装调试操作介绍，直到需方员工独立操作为止。质量保修期壹年，自安装验收之日起计。供方承诺终生提供备件，售后服务必须到现场解决的，供方在客户指定时间之内到达现场。

十、设备使用条件
1. 环境温度：5℃～＋28℃（24小时内平均温度≤28℃）
2. 环境湿度：≤85%
3. 电源要求：AC 220V   380V
