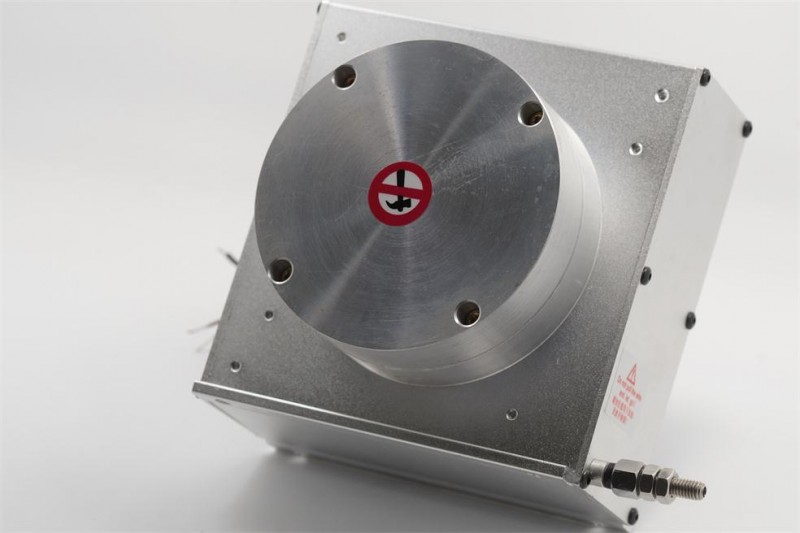

XL型拉绳传感器
2022-06-21 20:26204
信息概况
  • 价格：￥0.00/台
  • 品牌：普昇驰
  • 有效行程：15000mm-1000000mm
  • 有效寿命：5000万次往复运动
  • 环境温度：-40～80℃
  • 起订：1台
  • 供应：500台
  • 发货：15天内
发送询价
东莞市贝乐机电科技有限公司
进入商家主页
拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，有XS、S、M、L、XL等四种型号，行程从10MM至100000MM不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。
拉绳位移传感器用于仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其他长度位移，液位等相关尺寸量测和位置控制。
产品特性：
1.使用寿命高达5千万次
2.线性优异，精度高达50um
3.分辨率高达万分之一
4.防护等级IP57-IP67
5.输出信号丰富（模拟量，数字量）
技术参数：
有效行程 15000mm-1000000mm
XL型机座 铝合金外壳，防腐蚀防生锈，表面抗静电干扰
输出信号 数字量信号：脉冲信号、增量型3600脉冲/绝对值，485信号（自由协议/modbus通讯协议）。
模拟信号：电阻5KΩ/10 KΩ、电压0-5V/0-10V、电流4-20MA。
电线电缆 镀铁氟龙硅胶线，常规1.2M（可定制）
线性精度 （通用型）0.25%FS，（精密型）0.01%~0.08%FS
重复精度 0.005%FS～0.01%FS
供电电压 24VDC
有效寿命 5000万次往复运动
环境温度 -40～80℃
牵引力 350±35g
防护等级 IP67
钢丝绳 日本神钢钢丝绳，直径0.68MM，绳内拥有133根钢丝。
出线口拉力 10N
最大工作速度 10m/s
固定螺丝 M4mm
安装方式 支架(两个)
安装支架孔距离 非标
两个支架之间距离 非标
安装螺丝 M4
牵引螺丝安装 M6

安装图纸：

产品结构分解图：
