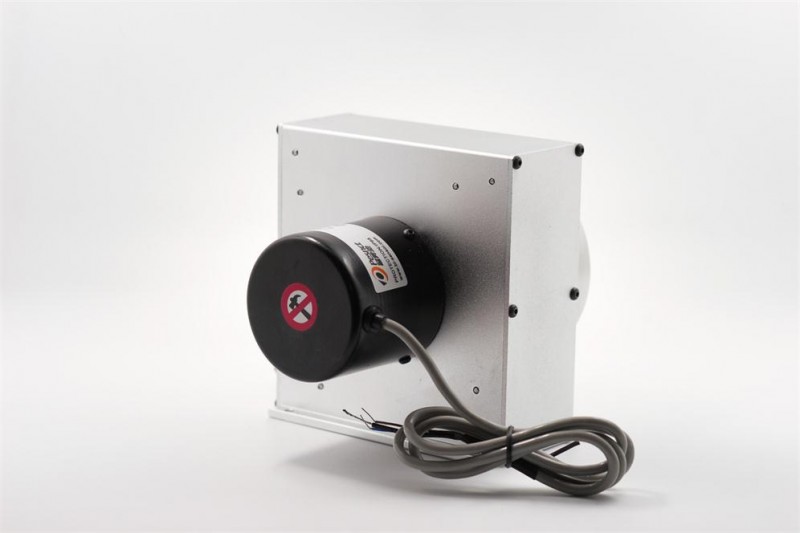

拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，有XS、S、M、L、XL等四种型号，行程从10MM至100000MM不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。
拉绳位移传感器用于仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其他长度位移，液位等相关尺寸量测和位置控制。

产品特性：

1.使用寿命高达5千万次
2.线性优异，精度高达50um
3.分辨率高达万分之一
4.防护等级IP57-IP67
5.输出信号丰富（模拟量，数字量）

技术参数：

有效行程	8000mm-15000mm
L型机座	铝合金外壳，防腐蚀防生锈，表面抗静电干扰
输出信号：	模拟信号：电阻5KΩ/10 KΩ、电压0-5V/0-10V、电流4-20MA。
	数字量信号：脉冲信号、增量型3600脉冲/绝对值，485信号（自由协议/modbus通讯协议）。
电线电缆	镀铁氟龙硅胶线，常规1.2M（可定制）
线性精度	（通用型）0.25%FS，（精密型）0.01%~0.08%FS
重复精度	0.005%FS～0.01%FS
供电电压	24VDC
有效寿命	5000万次往复运动
环境温度	-40～80℃
牵引力	350±35g
防护等级	IP67
钢丝绳	日本神钢钢丝绳，直径0.68MM，绳内拥有133根钢丝。
出线口拉力	10N
最大工作速度	10m/s
固定螺丝	M4mm
安装方式	支架(两个)
安装支架孔距离	61±0.5mm
两个支架之间距离	100mm
安装螺丝	M461±0.5mm
牵引螺丝安装	M6

安装图纸：


产品结构分解图：
