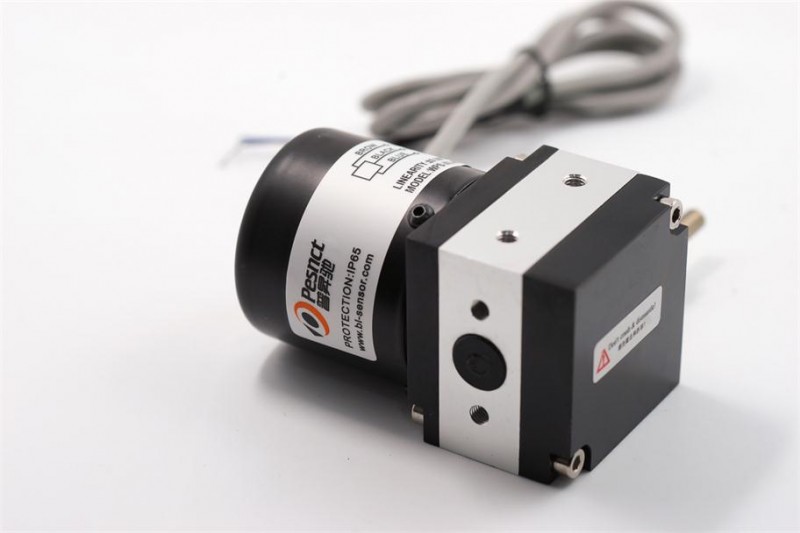

XS型拉绳传感器
-
-
产品名称
XS型拉绳传感器
-
工作量程
5-100mm
-
标准阻值
5KΩ
-
可重复性
0.01mm
-
温度范围
-40~120℃
-
使用寿命
5*10次方
-
防护等级
MAX IP65
拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器，直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简便且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，有XS、S、M、L、XL等四种型号，行程从10MM至100000MM不等，具有模拟直流电流4-20毫安，模拟直流电压0-5伏或0-10伏和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。
产品特性：
1.使用寿命高达5千万次
2.线性优异，精度高达50um
3.分辨率高达万分之一
4.防护等级IP57-IP67
5.输出信号丰富（模拟量，数字量）
技术参数：
|
XS型机座
|
铝合金外壳，防腐蚀防生锈，表面抗静电干扰
|
|
有效行程
|
0-1000mm；
|
|
输出信号
|
模拟信号：电阻5KΩ/10 KΩ、电压0-5V/0-10V、电流4-20MA。
|
|
数字量信号：脉冲信号、增量型3600脉冲/绝对值，485信号（自由协议/modbus通讯协议）。
|
|
电线电缆
|
镀铁氟龙硅胶线，常规1.2M（可定制）
|
|
线性精度
|
（通用型）0.25%FS，（精密型）0.01%~0.08%FS
|
|
重复精度
|
0.005%FS～0.01%FS
|
|
供电电压
|
24VDC
|
|
有效寿命
|
5000万次往复运动
|
|
环境温度
|
-40～80℃
|
|
牵引力
|
350±35g
|
|
防护等级
|
IP67
|
|
钢丝绳
|
日本神钢钢丝绳，直径0.68MM，绳内拥有133根钢丝。
|
|
出线口拉力
|
10N
|
|
最大工作速度
|
10m/s
|
|
固定螺丝
|
M4mm
|
|
安装方式
|
支架(两个)
|
|
安装支架孔距离
|
28±0.5mm
|
|
两个支架之间距离
|
建议在25～36mm之间
|
|
安装螺丝
|
M4
|
|
牵引螺丝安装
|
M6
|
安装图纸：
产品结构分解图：
