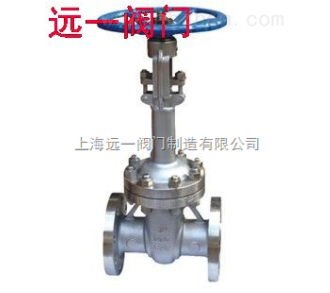

不锈钢低温闸阀概述:
DZ41W低温阀门有二种阀盖设计形式。*种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。
压力等级：1.6Mpa~2.5Mpa
产品规格：DN15~300mm
产品材质：碳钢、不锈钢、高温钢
适用温度：-45oC~197 oC
适用介质：乙烯、丙烯、液氮、液氢
不锈钢低温闸阀技术要求：
1、设计、制造及验收按JB/T 7749-95
2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度：-46～196°C
6、阀门的检验和试验按JB/T 9092-1999标准
主要材料：
1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面： 堆焊硬质合金
4、阀杆螺母： 铝青铜
5、垫片： 低温石棉、蜡浸石棉橡胶板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁
产品尺寸：
|
型号
|
公称压力（MPa）
|
尺寸（mm）
|
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
DZ40W/Y DZ41W/Y
|
1.6
|
L
|
250
|
265
|
280
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
H
|
525
|
570
|
647
|
779
|
866
|
1208
|
1422
|
1652
|
1842
|
2075
|
|
Do
|
240
|
280
|
280
|
320
|
320
|
400
|
450
|
560
|
640
|
720
|
|
重量（Kg）
|
24
|
32
|
40
|
55
|
81
|
220
|
302
|
452
|
618
|
863
|
|
DZ40W/Y DZ41W/Y
|
2.5
|
L
|
250
|
265
|
280
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
H
|
550
|
590
|
680
|
810
|
1015
|
1240
|
1452
|
1682
|
1872
|
2105
|
|
Do
|
240
|
280
|
280
|
320
|
360
|
400
|
450
|
560
|
640
|
720
|
|
重量（Kg）
|
27
|
41
|
56
|
75
|
145
|
242
|
307
|
500
|
670
|
916
|
|
DZ40W/Y DZ41W/Y
|
4.0
|
L
|
250
|
280
|
310
|
350
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
570
|
610
|
700
|
830
|
1050
|
1252
|
1470
|
1700
|
1890
|
2125
|
|
Do
|
280
|
280
|
320
|
360
|
400
|
450
|
560
|
640
|
720
|
720
|
|
重量（Kg）
|
28
|
42
|
58
|
78
|
171
|
291
|
399
|
574
|
740
|
920
|
