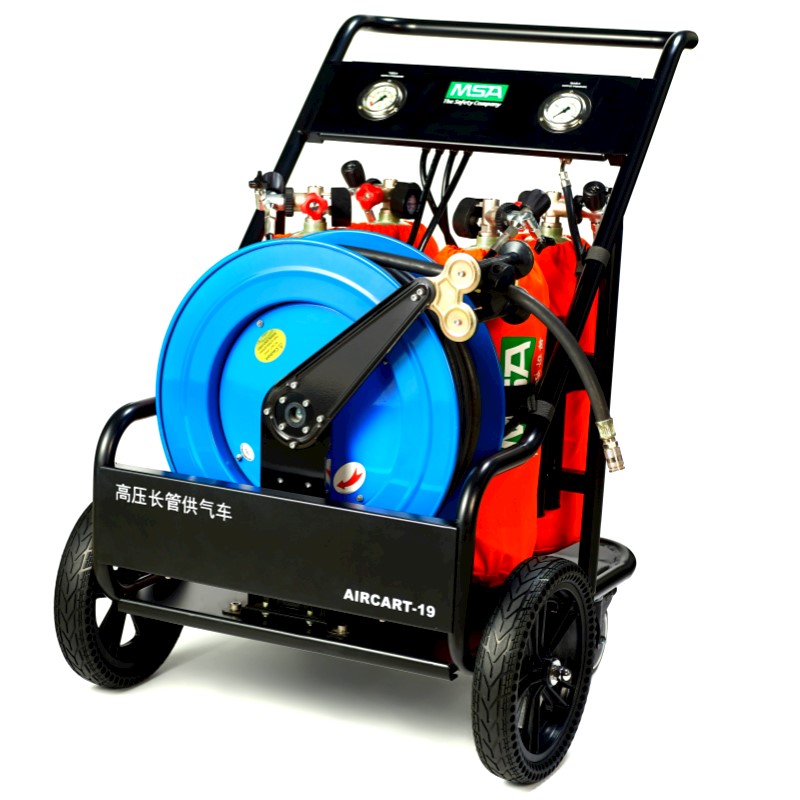

移动式长管呼吸器（小推车呼吸器）属于压车载式移动供气装置，可不依赖于环境气，给作业人员提供呼吸保护。

呼吸用的空气由压缩空气瓶通过集气块，减压器，压供式供气阀和面罩提供给使用者。呼出的气直接排入环境气中。

在使用本产品过程中，中压供气管的总长度不得超过 80 米（推车自带中压供气管 加延长管供气管的总长度）。 在 IDLH 环境使用时，必须和逃生呼吸器配合使用。

移动式长管呼吸器组成：

是由：气瓶组件、车架组件、供气管、Y 型三通管、逃生呼吸装置组成。（以 4 瓶式小推车为例），不同零部件间的组合会产生不同的连接方式。

车架组件：

移动式长管呼吸器车架组件主要由车架、 压管组件、 压表、中压表 、盘管器、 中压管组件、集气块、减压器、刹车机构等组成。

减压器

移动式长管呼吸器使用的是 500C 减压器，安装在集气块侧边，减压器将压缩气瓶的压气体减压至约 0.7MPa 的中压，先通过中压出口接头，再通过其他组件送到供气阀，经过供气阀再次减压后供使用者呼吸。通过旋紧手轮，使接口与集气块相连，只要气瓶阀打开，由于集气块连接压表，就能观察到压缩气瓶中的压力值。减压器的阀体为黄铜材质。减压器上设置有压力报警哨。当气瓶中的压力降到（5.5±0.5）MPa 时，它会发出不小于 90 分贝的声响报警信号。报警哨报警时不会吸入外界的空气，因此，即使是

在湿度的空气或喷淋的水中，甚至在较低的温度下也不会丧失报警功能。另外，它报警时的耗气量每分钟不于 5 升。减压器上设有安压力压力阀，它的值设置在 1.1MPa。万一减压器发生故障，导致压力升，这时产生的压会打开安压力阀，将过压压力释放，保证供气阀的正常工作。

压管组件：专门用于输送 30MPa 压气体从气瓶瓶阀出口到集气块，并同时具有放空阀。

集气块：集气块主要起到连接的作用，它将气瓶中的压气体输送给减压器，集气块同时连接压力表，显示气瓶中的压力值。

中压管组件：中压管组件配备有安型的自由活动接头，连接减压器和盘管器供气管，输送经 过减压器减压后的中压气体。

自动盘管器：自动盘管器不但能将气管自动缠绕到盘上，而且能将拉出的气管自锁住。放管时，根据需要将管子拉出到想要长度，在自锁点松开气管，气管就能自动锁住。收管时，将气管拉离自锁点后，松开气管，盘管器会自动将气管收回。盘管器可盘长度 25 米气管。

移动式长管呼吸器气瓶组件：气瓶组件由碳纤维复合气瓶和瓶阀组成。瓶阀分不带表瓶阀和带表瓶阀。分别有6.8L和9L两款。

逃生呼吸装置：该装置是专为紧急逃生而设计的呼吸器，为使用者的呼吸防护加保险。使用时作为逃生备用气源，当车载式移动供气装置无法正常供气时自动切换到备用气源，并发出报警，提醒使用者撤离工作现场。

面罩：面罩主要由面罩体、透镜、通话膜片、进气口、出气口、口鼻罩、头带、颈带组成。

自动转换阀：自动转换阀只能作为紧急的供气设备与空气呼吸器配套使用。自动转换阀由以下零件组成，气动工具接头，供气阀接头，锁定螺钉，气瓶接头，报警哨接头，供气源接头。

供气阀：供气阀的外壳为强度阻燃工程材料，可以承受一定的撞击。供气阀内有正压弹簧，正压弹簧的作用是始终保持面罩内正压，即为无论怎样呼吸，它都能保持正压。并能自动调整供气量的小，满足不同的人、不同肺呼量的要求。供气阀的流量能达到 600 升/分。

供气管：MSA 供气长管的长度有 5 米，10 米，15 米，20 米，25 米、30 米六种规格，两端配备有安型的快速接头，可头尾相连，并可相互连接至要求长度。安型快速接头可在有压力时连接或脱开。供气长管是柔性的，抗静电，防踩踏，防打结。

Y 型三通：Y 型三通用于分流中压气体，可供 1~2 人使用。

移动式长管呼吸器基础参数

型号AirCart19

型式：四瓶式

供气量（升）：4×6.8L×30Mpa  ， 4×9L×30MPa

报警压力（MPa）： 5.5±0.5

推车尺寸（长*宽*）： 99cm*80cm*110cm

包装尺寸（长*宽*）： 120cm*95cm*130cm

推车重量（不含气瓶）： 95Kg

气瓶重量（6.8L/9L）： 4.3Kg/5.9Kg

气瓶充满重量（6.8L/9L）：6.7Kg/9Kg

使用距离（米）： 80（可选择）

逃生呼吸装置配置： 2L 气瓶组件，自动转换阀和供气阀

符合标准 GB 6220-2009

移动式长管呼吸器订货信息：

9920045   （恒流式长管呼吸器 含UV面罩、呼吸管、恒流压阀、腰带、快接接头）

10208709  （移动供气装置车架总成 ,AirCart-19 ,含盘管器可安装4只6.8升或者9L气瓶，含气瓶连接管、集气块、减压器、/中压表等）

10191891  （Y型三通接头 带2个快插母头，1个公插头，用于分别连接供气管用）

10175683  （长管呼吸器，普利梅，含背带面罩供气阀组件）

10172259-SP（肩带组件，普利梅，备件 肩带组件，PremAire，备件）

10163653   （长管呼吸器，普利梅，含逃生气瓶PremAire长管呼吸器，带气瓶2L/30MPa）

10170086   （长管呼吸器，普利梅，含逃生气瓶，ASV阀长管呼吸器，PremAire，带气瓶和自动切换阀）

3599116-SP  供气管 5米长，两端快速接头（接头规格：Rectus 95系列）

3599117-SP  供气管 10米长，两端快速接头（接头规格：Rectus 95系列）

3599118-SP  供气管 15米长，两端快速接头（接头规格：Rectus 95系列）

3599119-SP  供气管 20米长，两端快速接头（接头规格：Rectus 95系列）

3599115-SP  供气管 30米长，两端快速接头（接头规格：Rectus 95系列）
