用途：

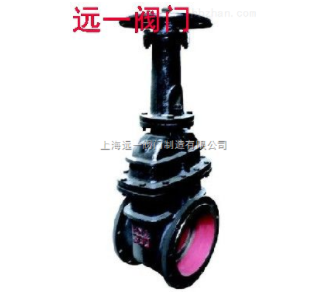

Z42W-2煤气闸阀，驱动方式分为：手动Z42W-2、伞齿轮传动Z542W-2、气动Z642W-2、电动Z942W-2、电液动Z742W-2。适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。
暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
特点：
1、阀门底部设有排污箱，便于清扫污垢杂质，并可顺利通过管道清扫器。
2、阀杆采用大导程式螺纹传动，能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料，操作灵活，密封可靠。
4、密封性能优良，操作中能自动铲除密封面污垢，保持严密的密封。
5、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

性能规范：

型号	公称压力 MPa	试验压力		工作温度℃	适用介质
		强度（水）	密封（水）
Z42W	0.2	0.3	0.22	≤100	煤气

主要零件材料:

零件名称	材料
阀体	HT200灰铸铁
阀盖	HT200灰铸铁
手轮	HT200灰铸铁
阀板	本体
阀杆	45*碳素钢
填料	油浸石棉盘根

主要外形及连接尺寸：

公称通径 DN（mm）	主要结构尺寸（mm）									重量 （Kg）
	L	D	D1	D2	b	z--d	H	H1	Do
300	330	435	395	362	24	12—23	1220	1074	450	420
350	330	485	445	412	26	12—23	1380	1244	450	480
400	330	535	495	462	28	16—23	1540	1291	500	530
450	330	590	550	518	28	16—23	1680	1486	560	610
500	350	640	600	568	30	16---23	2030	1606	640	850
600	390	735	705	670	30	20---25	2380	1895	640	1200
700	430	860	810	775	32	24---25	2460
800	470	975	920	880	34	24---30	2660
900	510	1075	1020	980	36	24---30
1000	550	1175	1120	1080	36	28---30
