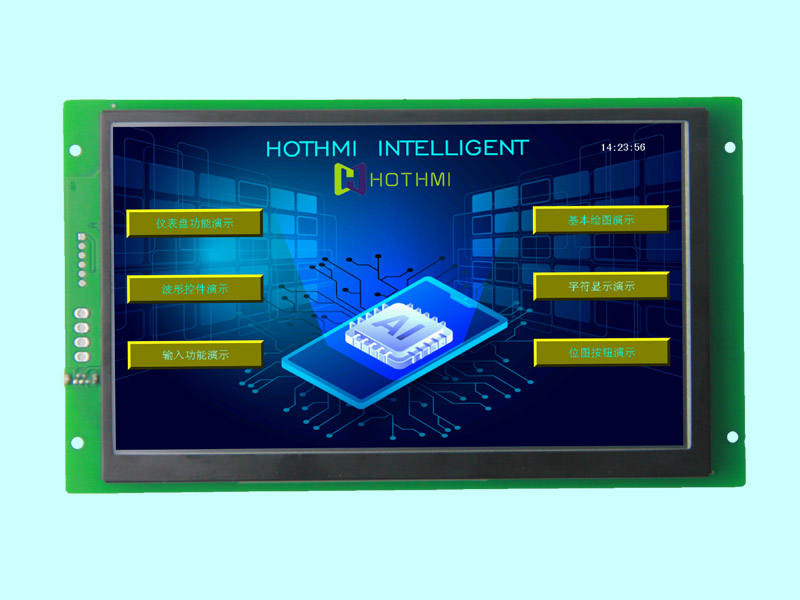

型号: 7.0寸智能串口屏|1024*600分辨率|电阻触摸|EzUIH070D

产品类型：TFT LCM

显示内容：1024*600

外形尺寸(mm) ：187.0*108.0*15.0

视域窗口尺寸(mm)：7.0"

显示尺寸(mm) ：7.0"

有效尺寸mm：154.08*85.92

视角：IPS全视角

背光类型或亮度：800cd/m2

连接方式PIN数：USB+RS232

接口方式：USB+RS232

工作温度：-20~70℃

供电电压：5.0V

◆UART 串行接口（TTL 电平） 或 SPI 接口方式， 接口方式及 UART 波特率在资源文件当中配置；
◆标准版模块内置8M bytes大小的资源存储器；
◆竖屏/横屏显示，由资源文件配置决定；
◆标配 RTC 实时时钟模块；
◆模块内部自带 6×10、8×16、10×20、16×32 点 ASCII 码西文字库；
◆支持基本绘图指令（绘点、直线、矩形、圆形、字符串显示、位图显示、Jpeg 图片显示等）；
◆资源存储器支持 GBK2312二级汉字库、BIG5字库、BMP 位图、Jpeg 图片、ASCII 西文字库等；
◆支持界面切换效果设置，如透明度渐入、随机快渐入、百叶窗渐入、缓冲区快速切换；
◆支持区域按钮（原触摸区域）控件，多种属性配置，控件消息响应可配置；
◆支持位图按钮（原位图触摸按钮）控件，多种属性配置，控件消息响应可配置；
◆支持数值控件（整数、浮点数均可），多种属性配置，支持数值输入；
◆支持字符串控件（中英文均可），多种属性配置，支持中英文字符串输入；
◆支持下拉选择（原弹出下拉选框）控件，控件消息响应可配置；
◆支持波形控件，允许同一 ID 号控件内四条波形线；
◆支持进度条控件，控件消息响应可配置；
◆支持位图动画控件， 控件消息响应可配置；
◆支持时间显示、 日期显示控件；
◆支持表盘显示控件；
◆支持滑动条控件， 控件消息响应可配置；
◆支持二维码显示控件， 二维码生成版本及纠错等级自动选择， 自动放大显示；
◆电容触摸版本模块支持滑屏切换界面；

产品叙述
EzUIH 系列模块的特色为使用简便、功能丰富，用户对其使用可简可繁。用户可以使用界面开发工具软件（EzUITool）进行人机界面的设计、编辑、控件配置、响应设置等，将工具软件生成的资源文件复制到 EzUIH 系列模块之中，便可达成所需人机交互界面的设计制作，而无需用户单片机或其它控制器的编程控制。
