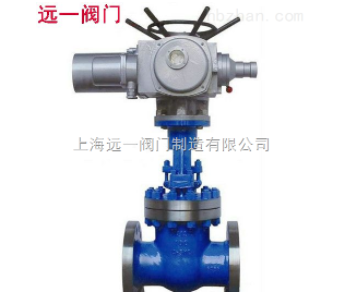

Z941Y电动铬钼钢闸阀概况：
Z941Y-16I/25I/40I/64I/100I/160I电动铬钼钢闸阀为电动执行器驱动，弹性楔式单闸板。该型号阀门广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。Z941Y型电动铬钼钢闸阀，zui高温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀：可手动、气动、电动装置、法兰连接、明杆楔式刚性单闸板。阀座密封面材料为硬质合金。
Z941Y电动铬钼钢闸阀特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
Z941Y电动铬钼钢闸阀外形尺寸：
|
公称通经DN
|
主要外形尺寸和连接尺寸（mm）
|
电动装置
|
WT（kg）
|
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-D
|
H
|
|
Z941Y-16I
|
|
40
|
240
|
145
|
110
|
85
|
16
|
3
|
4-18
|
595
|
DZW15
|
56
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
653
|
DZW20
|
59
|
|
65
|
270
|
180
|
145
|
120
|
18
|
3
|
4-18
|
665
|
DZW20
|
62
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
725
|
DZW20
|
74
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
787
|
DZW20
|
92
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
955
|
DZW30
|
161
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
1105
|
DZW30
|
219
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
1343
|
DZW45
|
376
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-25
|
1516
|
DZW60
|
484
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-25
|
1678
|
DZW60
|
695
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1849
|
DZW90
|
977
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1937
|
DZW90
|
1033
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20-34
|
2234
|
DZW120
|
1087
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20-41
|
2432
|
DZW180
|
1357
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24-41
|
2489
|
DZW250
|
1481
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
24-41
|
2643
|
DZW350
|
1845
|
|
公称通经DN
|
主要外形尺寸和连接尺寸（mm）
|
电动装置
|
WT（kg）
|
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-D
|
H
|
|
Z941Y-25I
|
|
40
|
240
|
145
|
110
|
85
|
18
|
3
|
4-18
|
595
|
DZW15
|
60
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
653
|
DZW20
|
64
|
|
65
|
270
|
180
|
145
|
120
|
22
|
3
|
8-18
|
665
|
DZW20
|
65
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-18
|
725
|
DZW20
|
79
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-23
|
787
|
DZW20
|
98
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-25
|
902
|
DZW30
|
154
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-25
|
955
|
DZW30
|
168
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-25
|
1105
|
DZW45
|
219
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12-30
|
1343
|
DZW45
|
390
|
|
300
|
500
|
485
|
430
|
390
|
40
|
3
|
12-30
|
1516
|
DZW60
|
505
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16-30
|
1678
|
DZW60
|
736
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16-34
|
1849
|
DZW90
|
1027
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
16-34
|
1937
|
DZW90
|
1139
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20-34
|
2234
|
DZW120
|
1228
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20-41
|
2432
|
DZW180
|
1502
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
20-41
|
2489
|
DZW250
|
1617
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24-48
|
2643
|
DZW350
|
1923
|
|
公称通经DN
|
主要外形尺寸和连接尺寸（mm）
|
电动装置
|
WT（kg）
|
|
L
|
D
|
D1
|
D2
|
D6
|
B
|
F
|
Z-D
|
F2
|
H
|
|
Z941Y-40I
|
|
40
|
240
|
145
|
110
|
85
|
76
|
18
|
3
|
4-18
|
4
|
617
|
DZW15
|
46
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4-18
|
4
|
665
|
DZW20
|
58
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
8-18
|
4
|
680
|
DZW20
|
68
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
8-18
|
4
|
752
|
DZW20
|
80
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
8-23
|
4.5
|
846
|
DZW30
|
108
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
8-25
|
4.5
|
1087
|
DZW45
|
258
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
12-30
|
4.5
|
1243
|
DZW45
|
366
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
12-34
|
4.5
|
1429
|
DZW60
|
472
|
|
300
|
750
|
51, 0
|
450
|
408
|
364
|
46
|
3
|
16-34
|
4.5
|
1608
|
DZW90
|
673
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
4
|
16-34
|
5
|
1738
|
DZW90
|
804
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
16-41
|
5
|
1897
|
DZW120
|
1081
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
4
|
20-41
|
5
|
2104
|
DZW180
|
1259
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
20-48
|
5
|
2401
|
DZW180
|
1348
|
