一、用途

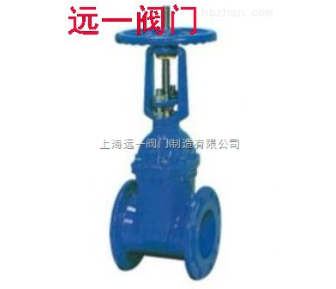

YQZ941X-10Q,YQZ941X-16Q电动软密封闸阀,明杆弹性座封闸阀，上海远一阀门厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、特点
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
三、技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
四、主要零件材料
|
序号
|
名称
|
材料
|
|
1
|
阀体
|
铸铁、球墨铸铁
|
|
2
|
闸门
|
球墨铸铁外覆EPDM
|
|
3
|
螺栓
|
镀锌
|
|
4
|
密封圈
|
NBR
|
|
5
|
阀盖
|
铸铁、球墨铸铁
|
|
6
|
阀杆
|
不锈钢
|
|
7
|
0型密封圈
|
NBR
|
|
8
|
止推垫
|
锡青铜
|
|
9
|
轴套
|
锡青铜
|
|
10
|
螺栓
|
镀锌
|
|
11
|
轴盖
|
铸铁、球墨铸铁
|
|
12
|
防尘罩
|
NBR
|
|
13
|
手轮
|
铸铁
|
|
14
|
紧固螺母
|
镀锌
|
五、外形尺寸
|
产品代号
|
公称
口径
|
D
|
D1
|
N-φd
|
L
|
H
|
|
1.OMPa
|
1.6Mpa
|
1.0MPa
|
1.6MPa
|
1.OMpa
|
1.6MPa
|
|
YQZ941X-0050
|
50
|
165
|
125
|
4—19
|
180
|
340
|
|
YQZ941X-0065
|
65
|
185
|
145
|
4—19
|
190
|
370
|
|
YQZ941X-0080
|
80
|
200
|
160
|
8—19
|
205
|
410
|
|
YQZ941X-0100
|
100
|
220
|
180
|
8—19
|
230
|
450
|
|
YQZ941X-0125
|
125
|
250
|
210
|
8—19
|
255
|
480
|
|
YQZ941X-0150
|
150
|
285
|
240
|
8—23
|
267
|
550
|
|
YQZ941X-0200
|
200
|
340
|
295
|
8—23
|
12—23
|
295
|
630
|
|
YQZ941X-0250
|
250
|
405
|
350
|
355
|
12—23
|
12—28
|
335
|
750
|
|
YQZ941X-0300
|
300
|
460
|
400
|
410
|
12—23
|
12—28
|
360
|
820
|
|
YQZ941X-0350
|
350
|
520
|
460
|
470
|
16—23
|
16—28
|
381
|
980
|
|
YQZ941X-0400
|
400
|
580
|
515
|
525
|
16—28
|
16—31
|
406
|
1010
|
|
YQZ941X-0450
|
450
|
640
|
565
|
585
|
20—28
|
20—31
|
432
|
1270
|
|
YQZ941X-0500
|
500
|
715
|
620
|
650
|
20—28
|
20—34
|
457
|
1270
|
|
YQZ941X-0600
|
600
|
840
|
725
|
770
|
20—31
|
30—37
|
508
|
1390
|
