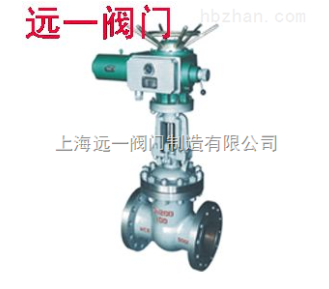

电动闸阀使用说明:
Z9B41H/Y防爆电动闸阀型 PN16~PN200 钢制楔式闸阀：法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为碳素钢（Z9B41H-16C Z9B41H-25 Z941Y-16C Z9B41Y-25 Z9B41H-40~200）、不锈钢（Z9B41W-16P Z9B41W-25P Z9B41Y-16P Z9B41Y-25P Z9B41W-16R Z9B41W-25R Z9B41Y-16R Z9B41Y-25R Z9B41H-40P~200P Z9B41H-40R~200R）、合金钢（Z9B41Y-16I Z9B41Y-25I Z9B41Y-16V Z9B41Y-25V Z9B41H-40I~200I）的闸阀。
Z9B41防爆电动闸阀适用于工作压力 1.6~20.0MPa，工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
Z941H/Y电动闸阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上部分为电动执行器，下半部分为阀门。电动闸阀分为两种，一种为角行程电动阀：由角行程的电动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流体通断；另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用,本阀水平安装调节精度*、电动闸阀操作原理：电动闸阀通常由电动执行机构和阀门连接起来，经过安装调试后成为电动阀。电动闸阀使用电能作为动力来接通电动执行机构驱动阀门，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。阀体材质为：铸钢、碳钢、不锈钢、铬钼钢。钢制楔式闸阀：法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力PN16~PN200，阀体材料为碳素钢（Z941H-16C Z941H-25 Z941Y-16C Z941Y-25 Z941H-40~200）、不锈钢（Z941W-16P Z941W-25P Z941Y-16P Z941Y-25P Z941W-16R Z941W-25R Z941Y-16R Z941Y-25R Z941H-40P~200P Z941H-40R~200R）、合金钢（Z941Y-16I Z941Y-25I Z941Y-16V Z941Y-25V Z941H-40I~200I）的闸阀。Z941 闸阀适用于工作压力 1.6~20.0MPa，工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上，输入4-20mA信号及380VAC、220VAC电源即可控制运转，切断或接通管路介质。连接方式：法兰、对焊、承插、焊接等方式。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
电动闸阀结构与特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Slite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
电动闸阀主要外形尺寸：
|
公称通经DN
|
主要外形尺寸和连接尺寸（mm）
|
电动装置
|
WT（kg）
|
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-D
|
H
|
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
|
|
40
|
240
|
145
|
110
|
85
|
16
|
3
|
4-18
|
595
|
DZW15
|
56
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
653
|
DZW20
|
59
|
|
65
|
270
|
180
|
145
|
120
|
18
|
3
|
4-18
|
665
|
DZW20
|
62
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
725
|
DZW20
|
74
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
787
|
DZW20
|
92
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
955
|
DZW30
|
161
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
1105
|
DZW30
|
219
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
1343
|
DZW45
|
376
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-25
|
1516
|
DZW60
|
484
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-25
|
1678
|
DZW60
|
695
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1849
|
DZW90
|
977
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1937
|
DZW90
|
1033
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20-34
|
2234
|
DZW120
|
1087
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20-41
|
2432
|
DZW180
|
1357
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24-41
|
2489
|
DZW250
|
1481
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
24-41
|
2643
|
DZW350
|
1845
|
|
公称通经DN
|
主要外形尺寸和连接尺寸（mm）
|
电动装置
|
WT（kg）
|
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-D
|
H
|
Z940H-25C Z941Y-25C Z940Y-25P Z941Y-25P Z940Y-25R Z941Y-25R
Z940W-25P Z941W-25P Z940W-25R Z941W-25R Z940Y-25I Z941Y-25I
|
|
40
|
240
|
145
|
110
|
85
|
18
|
3
|
4-18
|
595
|
DZW15
|
60
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
653
|
DZW20
|
64
|
|
65
|
270
|
180
|
145
|
120
|
22
|
3
|
8-18
|
665
|
DZW20
|
65
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-18
|
725
|
DZW20
|
79
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-23
|
787
|
DZW20
|
98
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-25
|
902
|
DZW30
|
154
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-25
|
955
|
DZW30
|
168
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-25
|
1105
|
DZW45
|
219
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12-30
|
1343
|
DZW45
|
390
|
|
300
|
500
|
485
|
430
|
390
|
40
|
3
|
12-30
|
1516
|
DZW60
|
505
|
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16-30
|
1678
|
DZW60
|
736
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16-34
|
1849
|
DZW90
|
1027
|
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
16-34
|
1937
|
DZW90
|
1139
|
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20-34
|
2234
|
DZW120
|
1228
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20-41
|
2432
|
DZW180
|
1502
|
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
20-41
|
2489
|
DZW250
|
1617
|
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24-48
|
2643
|
DZW350
|
1923
|
|
公称通经DN
|
主要外形尺寸和连接尺寸（mm）
|
电动装置
|
WT（kg）
|
|
L
|
D
|
D1
|
D2
|
D6
|
B
|
F
|
Z-D
|
F2
|
H
|
Z940H-40C Z941Y-40C Z940Y-40P Z941Y-40P Z940Y-40R Z941Y-40R
Z940W-40P Z941W-40P Z940W-40R Z941W-40R Z940Y-40I Z941Y-40I
|
|
40
|
240
|
145
|
110
|
85
|
76
|
18
|
3
|
4-18
|
4
|
617
|
DZW15
|
46
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4-18
|
4
|
665
|
DZW20
|
58
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
8-18
|
4
|
680
|
DZW20
|
68
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
8-18
|
4
|
752
|
DZW20
|
80
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
8-23
|
4.5
|
846
|
DZW30
|
108
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
8-25
|
4.5
|
1087
|
DZW45
|
258
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
12-30
|
4.5
|
1243
|
DZW45&l, t;, , ;, /FONT>
|
366
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
12-34
|
, 4.5
|
1429
|
DZW60
|
472
|
|
300
|
750
|
51, 0
|
450
|
408
|
364
|
46
|
3
|
16-34
|
4.5
|
1608
|
DZW90
|
673
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
4
|
16-34
|
5
|
1738
|
DZW90
|
804
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
16-41
|
5
|
1897
|
DZW120
|
1081
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
4
|
20-41
|
5
|
2104
|
DZW180
|
1259
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
20-48
|
5
|
2401
|
DZW180
|
1348
|
