产品组成

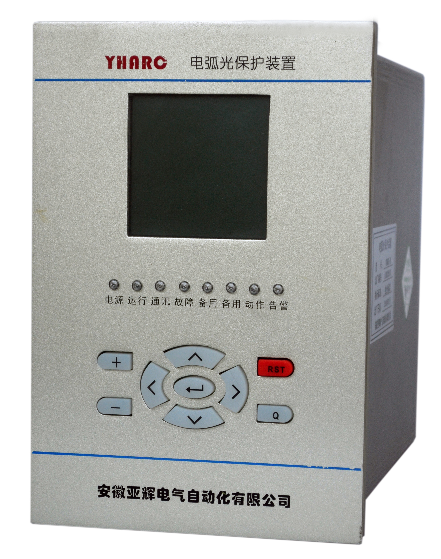

2.1主控单元ZK

功能

a.2组三相电流、零序电流检测；

b.160*160尺寸LCD显示；

c. 标配6路高速跳闸接点；

d. 标配4路开入量；4路可编程继电器输出

e. 装置z多可以接入20路弧光传感器信号；

f.跳闸逻辑可选，弧光加电流判据，确保跳闸可靠性；

g. 标准RS485通讯接口，支持MODBUS标准规约；

h. 单元自检功能，包括装置硬件故障；

2.2 光纤电弧光传感器

a.  光纤传输

b.  标准化ST接头

c.  动作阀值可以调节

产品特点

3.1动作迅速可靠

采用了特殊算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，确保开关柜内设备的弧光在100ms以内切除。

3.2 跳闸逻辑可靠性高

根据弧光产生时的特点，装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。

3.3强大的电气性能

故障弧光探头、连接线全部采用光纤，具有超强的电气隔离效果。装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。

3.4 故障

信息记

录全面

在故障弧光发生并引起装置跳闸后，主控单元可以准确的记录弧光探头位置，且可以详细记录动作时刻的故障相电流值。

3.5 抗电磁干扰能力强

    全面满足EMC四级要求，抗干扰能力卓越。
