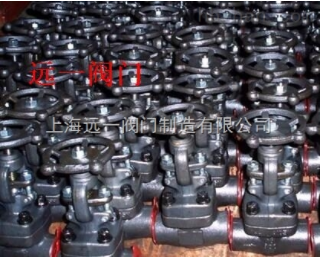

Z41H/Y-16C/25/40/64/100/160P/R/RL》Z11H-16C/25/40/64/100/160锻钢闸阀的阀体与阀盖一般采用螺栓连接，Class900～2500 锻钢闸阀的阀体与阀盖一般采用压力自紧密封结构，结构设计紧凑，密封面堆焊硬质合金或根据用户要求设计。适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
关闭时
Z11H-16C/25/40/64/100/160密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
开启阀门时
当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此， 阀门的全开位置，按闸板的位置（即行程>来确定。
|
设计与制造
|
连接端尺寸
|
试验与检验
|
|
API602、
ANSI B16.34、
JB/T 7746
|
承插孔尺寸按 ANSI B16.11、JIS B2306；
螺纹端尺寸按ANSI B1.20.1、BS21、JIS B0203、GB7306；
法兰尺寸按ANSI B16.5或用户要求
|
API598、
JB/T9092
|
|
公称压力
或压力级
|
公称通径 DN/NPS
|
|
15
|
20
|
25
|
32
|
40
|
50
|
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
Class800
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class150
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class300
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class600
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class900
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class1500
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class2500
|
·
|
·
|
·
|
·
|
·
|
·
|
