【产品用途】

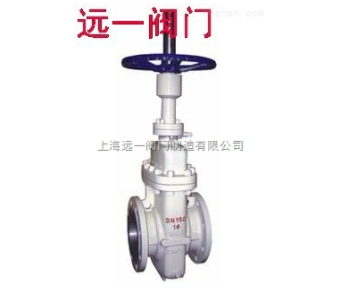

Z43WF-10C/16C/25/40P无导流孔平板闸阀适用于 Class150~900/PN1.0~16.0MPa，工作温度 -29~121℃ 的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
【产品特点】
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能可靠，真正达到零泄漏；解决了通用阀门填料处zui容易外漏的弊病。
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
5、全封闭结构，防护性能好，可适应全天候要求。
【执行标准】
|
设计标准
|
结构长度
|
连接法兰
|
实验与检验
|
压力-温度
|
产品标识
|
|
JB/T 5298
|
JB/T 5298
|
JB/T 79
|
JB/T 5298
|
GB 9131
|
GB/T 12220
|
|
API 6D
|
API 6D
|
ANSI B16.5
|
API 6D
|
ANSI B16.34
|
MSS SP-25
|
【零部件材料】
|
零件名称
|
零部件材料
|
|
JB/T7298
|
API 6D
|
|
阀门/阀盖
|
WCB
|
WCB
|
A352-LCB
|
A351-CF8M
|
|
闸板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSI 410+ENP
|
ANSI 316+ENP
|
|
阀杆
|
2Cr13
|
2Cr13
|
A182-F6a
|
A182-F316S
|
|
阀座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨
|
聚四氟乙烯
|
|
垫片
|
18-8/柔性石墨
|
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
适用温度
|
-29~250℃
|
-29~550℃
|
-46~250℃
|
-40~200℃
|
|
适用介质
|
水、油品
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸类
|
