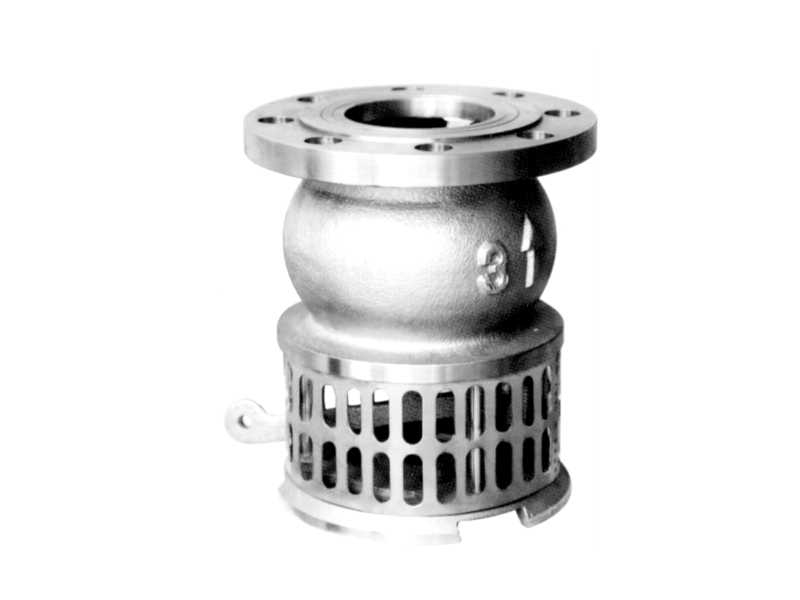

拉柄式底阀

2021-12-15 15:56141

信息概况

底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上，水道和支承的作用。口径有单瓣，双瓣，多瓣型，有法兰连接和螺纹连接。

结构与原理

底阀由阀估，阀瓣，阀盖，衬套，密封圈等零件组成，详细见图水源的水从阀盖进入阀体.在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用

拉柄式底阀性能规范：

公称压力：150LB/JIS 10K 300LB/JIS 20K

公称通径：DN50～DN200

适用介质：水、油、及非腐蚀性介质

适用温度：≤120°C

主要部件材料：灰铸铁、304、316、316L、丁腈橡胶

执行标准：API6D/BS1868

试验标准：API598/API16D
