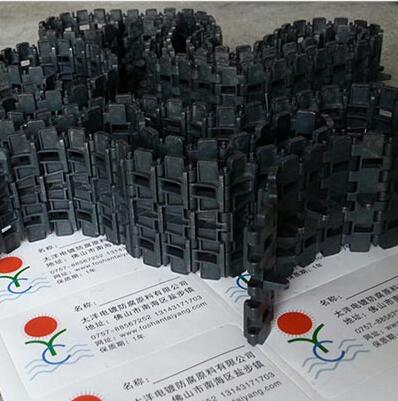

133B不锈钢常温发黑剂
特别提醒：使用本品前请仔细阅读完本操作说明再动手，需要佩带胶手套在通风处使用本品，切勿在封闭不透风的环境下操作，（发黑剂等原料请用塑料盆装）（使用时请注意眼睛部位保护，不能食用，不能让老人小孩接触）否则后果自负！如不小心接触到yao水马上用大量清水冲洗干净即可！

发黑流程：无论工件有没有油污和锈斑，发黑前需要先做除油和活化处理！先用除油剂或洗洁精清把要发黑的工件清洗干净--水洗干净--浸泡活化剂时间大概是3-5分钟左右（活化时间没有规定直到没有任何锈或氧化物为止，工件表面氧化严重的，活化时间可以延长至30-50分钟）--水洗干净--把工件放进133B不锈钢常温发黑剂里面浸泡发黑（浸泡发黑时间大概是30秒-2分钟，看到工件够黑了即可，请不要发黑时间过长，发黑时间过长会得到反效果的）--流动水漂洗干净（水洗过程请轻拿轻放，尽量避免工件碰撞，否则会刮花）--用热风把工件表面的水份烘干会吹干--封闭（封闭剂使用方法请看下面的方法）

温馨提示：单发黑套装里面的任何一种yao水不够浸泡时，带上胶手套可以用一次性杯子不断装起yao水反复均匀淋，这样发黑效果也不错的。

封闭剂使用方法：
919-1脱水防锈油：发黑完成用热风吹干水份后，然后直接放入脱水防锈油浸泡3-5分钟浸泡过程轻轻抖动一下工件后即可取出。（使用后光亮，适合用于精密件操作方便快捷，耐磨性能一般）
75577水溶性封闭剂：发黑完成用热风吹干水份后，先将封闭剂兑水（1份封闭剂）比（2-3份水）搅拌均匀，把工件放入75577里浸泡5分钟左右，取出后静止5分钟后，用60-80度烘干5分钟左右或封闭后自干，封闭剂自干时间大概是30分钟左右干燥，干燥后用919或者76913防锈油或者是润滑油、机油浸泡5分钟左右即可。（此封闭剂有膜层耐磨性能好）.
75566封闭剂：发黑完成用热风吹干后，把工件放入75566封闭剂里浸泡2-3分钟左右，取出后把工件分开静放10分钟后，用50-60烘干3-5分钟后静止30分钟后用919或者76913防锈油或者是润滑油、机油浸泡5分钟即可，如果没有烘干设备的封闭后把工件摊开自干时间大概是30分钟至1小时左右干燥，干燥后用防锈油浸泡5分钟左右即可。（此封闭剂有膜层耐磨性能好）。
75533封闭剂：发黑完成用热风吹干水份后，把工件放进75533封闭剂里面浸泡2-3分钟，浸泡过程轻轻抖动一下工件，然后拿出来用离心机把工件甩均匀，然后在放进烘干机用150-170度烘10-15分钟左右即可，如果要求防锈性能更好的，封闭完成后30分钟后用919或者76913防锈油或者是润滑油、机油浸泡一下能大大增加防氧化性能（所有封闭剂使用后都会增加工件表面厚度，如果精密件请选择脱水防锈油）发黑后完成后需要吹干水份后再封闭(此封闭油是油性的光着度好耐磨性能一般)。

注：本套装不含防锈油、润滑油、机油，如需购买防锈油，请联系客服，用了防锈油后效果虽然更好但是会有油感，介意的客户要注意这点。如果工件较大的话不能浸泡时，封闭时可以用干净的布沾适量封闭剂在发黑好的工件表面均匀涂上一层适量的封闭剂即可，封闭后烘干或自然干透后可以用防锈油浸泡或涂刷上一层即可！
