GQ547Y型伞齿轮轨道球阀产品特点： 球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
【详细说明】

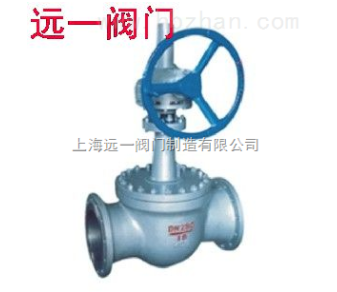

GQ547Y/F型伞齿轮轨道球阀：
伞齿轮传动轨道球阀是综合了闸阀、球阀、截止阀、旋塞阀的优点，实现了独特的机械楔紧式关闭特性，伞齿轮传动轨道球阀具有一般阀门不能伦比的特点： GQ547Y型尺寸表:
1、开、关无磨损：球体偏离阀座后在转动，消除了密封的磨损，解决了传统球阀阀座和球体的磨损问题。
2、低扭矩操作：因阀座、球体无磨损，故阀杆转动轻松容易，无需配备齿轮箱等增大扭矩的机构。
3、单阀座设计：阀门的静态单阀座设置保障了流体介质的双向零泄漏，避免了双阀座阀门内腔压力升高的问题。
4、 抗磨球体硬密封面：阀芯球体堆焊了一层硬质抛光密封面，能满足在非常苛刻场合下的密封性。
5、 自清洗：当阀芯球体倾离阀座时，流体沿密封面360°流动就可将杂质冲洗干净。
6、 *流动特性：全通的标准通径，无压力损失，增强了系统效率，并使腐蚀降到zui低。
7、 长寿命：由于启闭无磨损、低扭矩，所以故障效率低寿命长。
由于具备了以上特点，所以适应于石油、天然气的放空与排污；流体管线上的紧急关断和旁通；流量仪表或机泵进出口的隔离；需零泄漏或频繁操作等诸多场合下正常工作。
GQ547Y型设计规范：
|
设计依据
|
GB
|
API
|
|
结构长度
|
JB/T 7745
GB/T 12221
|
ANSI B16.10
|
|
连接法兰
|
GB/T 9113
JB/79
HG20592
|
ANSI B16.5
|
|
对焊端
|
GB/T 12224
|
MSS SP44
ANSI B16.25
|
|
试验和检验
|
JB/T 9092
|
API 598
|
GQ547Y型产品特点：
1、启闭无摩擦。这一功能完*了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
GQ547Y型工作原理：
|
阀门处于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。
|
|
|
|
⑧继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°阀门已处于全开位置。
|
|
|
②连续转动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动。
|
|
|
⑦当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。
|
|
|
③当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。
|
|
|
|
⑥连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。
|
|
|
④继续转动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触，从而达到密封效果。
|
|
|
|
⑤当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下，阀杆开始升，并带动球体开始旋转。
|
|
GQ547Y型材料规范:
|
主要型号
|
零件名称
|
材质
|
|
|
阀体、阀盖
|
WCB
|
ZG1Cr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球体
|
|
|
|
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封面
|
硬质合金 合金钢
|
|
导向销
|
2Cr13 40CrMn
|
|
阀杆螺母
|
铸锰黄铜
|
|
螺栓
|
35
|
1Cr18Ni9Ti
|
|
螺母
|
35 45
|
|
填料
|
柔性石墨环PTFE
|
|
垫片
|
柔性石墨缠绕垫 柔性石墨复合垫
|
|
手轮
|
可锻铸铁
|
GQ547Y型性能规范:
|
压力等级
|
试验压力
|
适用环境
|
|
壳体试验
|
密封试验
|
|
1.6
|
2.4
|
1.76
|
易燃、易爆、易挥发、易聚合及剧毒场合
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
class 150
|
2.94
|
2.2
|
|
class 300
|
7.5
|
5.5
|
|
class 600
|
15.0
|
11.0
|
|
适用温度
|
-196℃ - 550℃
|
|
适用介质
|
水、油、天然气用各种软性介质与悬浮液
|
|
驱动方式
|
伞齿轮传动
|
|
压力级
|
主要尺寸
|
公称通径（mm）
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
PN1.6MPa
|
L
|
100
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
|
H
|
240
|
260
|
307
|
360
|
410
|
483
|
512
|
543
|
581
|
617
|
672
|
723
|
758
|
791
|
828
|
870
|
|
Kg
|
9.5
|
16
|
19
|
28
|
30
|
41
|
55
|
78
|
115
|
215
|
270
|
385
|
502
|
876
|
980
|
1240
|
|
PN2.5MPa
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
|
H
|
260
|
280
|
320
|
360
|
430
|
490
|
525
|
567
|
604
|
642
|
695
|
742
|
781
|
815
|
864
|
905
|
|
Kg
|
9.5
|
16
|
19
|
28
|
30
|
45
|
59
|
82
|
121
|
230
|
289
|
402
|
540
|
913
|
1120
|
1280
|
|
PN4.0MPa
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
|
H
|
260
|
280
|
320
|
360
|
436
|
492
|
527
|
607
|
649
|
701
|
750
|
750
|
790
|
832
|
875
|
910
|
|
Kg
|
10
|
17
|
20
|
25
|
32
|
45
|
59
|
82
|
115
|
2130
|
295
|
402
|
540
|
913
|
1124
|
348
|
|
PN6.4MPa
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
-
|
-
|
|
H
|
280
|
300
|
329
|
365
|
450
|
509
|
541
|
663
|
725
|
781
|
790
|
806
|
821
|
858
|
-
|
-
|
|
Kg
|
10
|
17
|
20
|
25
|
32
|
52
|
68
|
106
|
168
|
281
|
355
|
498
|
689
|
1134
|
-
|
-
|
|
150Lb
|
L
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
356
|
394
|
457
|
533
|
910
|
686
|
762
|
964
|
914
|
|
300Lb
|
L
|
165
|
178
|
190
|
216
|
214
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
|
600Lb
|
L
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
