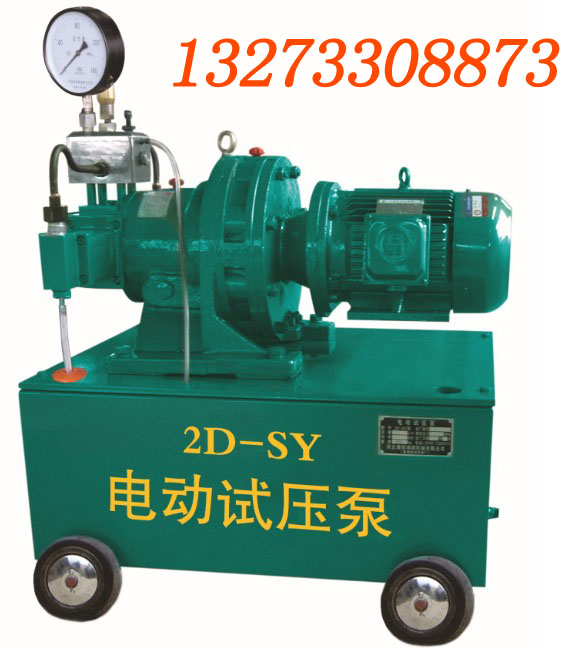

电动试压泵产品概述:

 本公司生产的电动系列试压泵（以下简称试压泵)，适用于水或液压油作介质，对各种压力容器、管道、阀门等进行压力试验，亦用于作液压能源，提供所需要的压力，适合于化工、建筑、水暖、石油、煤炭、冶炼、造船等行业。

电动试压泵性能特点：

 本公司生产的试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、电动试压泵采用电机驱动，大大地提高工作效率等特点。

电动试压泵主要结构和工作原理

该产品为卧式双缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。

 集水器是泵的控制枢纽，起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。

安全阀是本泵液力端的过载保护装置，出厂已调好。

设备的使用条件：

 1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

 2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

 3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

 4、设计耐压:160MPa；

 5、测试温度：根据实际使用环境及介质温度；

 6、压力测量：满量程FS0.25%；

 7、本系统采用160MPa为FS0.25%的压力传感器；

 8、本系统的变频控制系统度为FS0.3-0.5%；

 9、电源：AC380/220V,50Hz；

 10、相对空气湿度要求：≤70-90%。

电动试压泵使用方法

1、试压泵开箱后的安装

（1）安装滚轮。将四只滚轮套装在轮轴上（垫圈20在滚轮两侧），穿好开口销。

（2）安装安全阀。拧去集水器上包装的螺塞，将安全阀装在集水器的安全阀接头M14×1.5—5H孔内（注意加铜垫圈6）。

（3）安装压力表。压力表拧入旁边的压力表接头螺母，使表面朝向便于观察的方向，压力表的数值应相当于泵额定压力的1.2-1.5倍。

 2、使用方法

（1）打压泵使用前的准备工作：

①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油。

②两侧传动箱经加油标牌注入30号机械油，油面应略高于十字头下部导轨面，长期连续使用应注意补充。

③检查各紧固螺拴有无松动现象。

④水箱内加满洁净的工作介质，并应注意过滤网不得露出水面。

⑤被试容器应预先充满工作介质。

⑥将被试容器管路与集水器的工作接头连接好。

（2）使用中应注意事项：

①减速箱中油温不应超过80℃。

②工作中如发现泵或其他部分有明显渗漏现象，应及时排除。

③安全阀不能当溢流阀使用。

④在升压过程中，若压力表指针摆动太大，说明用户的被试压件容积太小，此时应在系统中接上一个有足够容量的压力容器或其它相应的蓄能装置。

⑤若被试压件容积较大，可先连续运转升压，待接近试验压力时再点动升压。操作过程中应密切注意系统压力，避免意外超压。

⑥若不慎意外超压，可打开放水阀，卸除部分压力后重新升压。

（3）使用操作步骤

① 开启放水阀。

②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。

③当泵的排出压力达到或接近要求压力值时，即应停机。

④试压泵以外的管路也可以安装截止阀和放水阀，与容器隔断，使被测试件处于保压状态。

⑤试压完毕后，打开放水阀卸压，将工作介质放回水箱内。

（4）试压泵的联接尺寸：

在泵的集水器中心线上，离地高度770毫米处，装有工作接头，有关尺寸，请用户按此尺寸安排联接管路。

试压泵厂家提醒试压泵的维护

1、试压泵的外表须保持干净。

2、水箱加水前须清洗干净，不允许在水箱内积储污物和其它杂物。

3、润滑油通常选用10＃或20＃机油。

4、2次更换润滑油，应在工作60小时进行。经过运转300小时后再作一次换油，每隔2500小时换油一次。

5、在较长时期停止工作时，应把水排净，用防锈油做介质运转。

6、试压泵在室外使用，如遇冬季或气候变化达冰点时，应考虑采取防冻措施。
