概述：

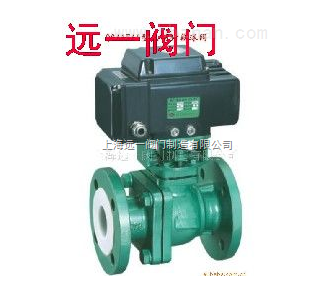

Q941F46-10C/16C/P/R/RL型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
技术参数和性能
|
CH系列执行机构技术参数
|
阀体参数
|
|
电源
|
AC200/220V，50/60Hz
|
公称通径
|
DN10～300mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6 2.5 4.0 6.4 31.5MPa（定制）
|
|
动作范围
|
0～90° 0～360°
|
泄漏量
|
软密封:零泄漏
|
硬密封:≤额定流量的10-5
|
|
动作时间
|
15秒/30秒/60秒
|
执行机构
|
可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构
|
|
保护装置
|
过热保护
|
流量特性
|
快开特性
|
|
环境温度
|
-30°～60°
|
可调范围
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|
手动操作
|
同附带手柄操作
|
基本误差
|
±1%
|
|
限位
|
电气、机械二重限位
|
死区
|
≤1%
|
|
防护等级
|
相当于IP-65
|
回差
|
≤1%
|
|
位置测量
|
可选装开关或电位计
|
适用温度
|
密封面
|
|
驱动电机
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
进线接口
|
PE1/2〞进线线锁
|
|
试验压力
（Mpa）
|
公称压力（Mpa）
|
压力级（class）
|
JIS（Mpa）
|
|
1.0
|
1.6
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
强度试验
|
1.5
|
2.4
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
密封试验
|
1.1
|
1.76
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
/
|
|
气密试验
|
0.5～0.7
|
零件材质
|
零件名称
|
材 料
|
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
（304）
|
CF3
（304L）
|
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M
（316L）
|
|
球体、阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
（304）
|
00Cr19Ni11
（304L）
|
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
（316）
|
00Cr17Ni12Mo2
（316L）
|
|
密封圈
|
聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯 柔性石墨
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|
