设计标准：API 6A、API 6D、ANSI B16.34、BS 5351
结构长度：ANSI B16.10
连接标准：ANSI B16.5
主体材质：碳钢、不锈钢、合金钢
压力试验：API 598
压力范围：Class600-1500
口 径 ： 2″-12″

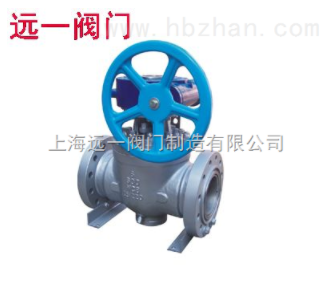

YSQ347F顶装式球阀产品特点:
1.整体式阀体设计,上装式枢轴固定支持,法兰结构。
2.整体式枢轴固定球杆设计。
3.双阻塞泄放功能。
4.高强度整体式球杆结构,确保了球体的精确定位。
5.枢轴采用防吹出保护结构。
6.2组O型密封圈,加上阀杆上的防火填料结构,有效地防止泄露。
7.防腐蚀,低摩擦系数的轴承。
8.因可镍波纹弹簧使尼龙密封的金属阀座向球移动,具有进口和出口双向密封功能。
9.性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封。
10.密封剂住入器设计,在紧急状态下可住入密封胶,对阀杆或阀座进行密封。
11.采用独特的阀座可缩回技术,在线可更换球杆,阀杆密封圈金属阀座及波纹弹簧。
12.扭矩减少到zui小,便于阀门操作。
13.球杆与阀体有效接触的,性能优越的防静电接地设备。
14.预置驱动装置平台及螺孔,随时可装配驱动装置。
15.防火功能:当阀座烧坏或损坏时,金属阀座自动贴紧球体,阀座和球体之间较小的泄漏。
主要外型及连接尺寸表:
Class 150
|
Size
|
G
|
L
|
H1
|
H2
|
W
|
Weight
|
|
in
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
2
|
51
|
292
|
170
|
76
|
285
|
46
|
|
3
|
76
|
356
|
21
|
95
|
285
|
83
|
|
4
|
102
|
432
|
250
|
115
|
400
|
156
|
|
6
|
152
|
559
|
265
|
140
|
*400
|
256
|
|
8
|
203
|
660
|
355
|
172
|
*400
|
453
|
|
10
|
254
|
787
|
385
|
203
|
*600
|
622
|
|
12
|
305
|
838
|
400
|
242
|
*600
|
747
|
|
14
|
337
|
889
|
450
|
267
|
*600
|
959
|
|
16
|
387
|
991
|
510
|
299
|
*600
|
1220
|
|
18
|
438
|
1092
|
565
|
318
|
*600
|
1640
|
|
20
|
489
|
1194
|
620
|
349
|
*600
|
2118
|
|
24
|
591
|
1397
|
680
|
407
|
*700
|
2950
|
Class 300
|
Size
|
G
|
L
|
H1
|
H2
|
W
|
Weight
|
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
kg
|
|
2
|
51
|
292
|
170
|
83
|
285
|
49
|
|
3
|
76
|
356
|
21
|
105
|
285
|
87
|
|
4
|
102
|
432
|
250
|
127
|
400
|
164
|
|
6
|
152
|
559
|
265
|
159
|
*400
|
272
|
|
8
|
203
|
660
|
355
|
191
|
*500
|
479
|
|
10
|
254
|
787
|
385
|
777
|
*600
|
657
|
|
12
|
305
|
838
|
400
|
261
|
*600
|
783
|
|
14
|
337
|
889
|
450
|
292
|
*600
|
1007
|
|
16
|
387
|
991
|
510
|
324
|
*600
|
1281
|
|
18
|
438
|
1092
|
565
|
256
|
*700
|
1722
|
|
20
|
489
|
1194
|
620
|
388
|
*700
|
9994
|
|
24
|
591
|
1397
|
680
|
457
|
*760
|
3100
|
