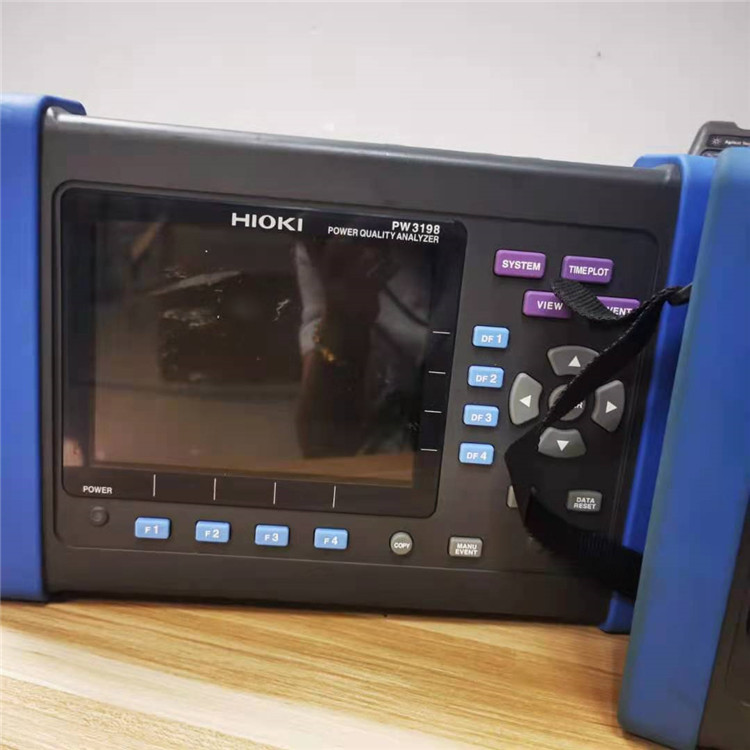

日置PW3197电能质量分析仪PW3198

1台仪器可同时记录并分析电源问题，符合PQA的标准

● 可按照标准检查电能质量问题（IEC61000-4-30 ClassA）
● 连续进行高精度的测量（V：标准电压的±0.1%，A和W：±0.2% rdg. ±0.1% f.s.）
● 安全规格CAT Ⅳ 600V
● 还可测量高次谐波成分，电压测量高达80kHz的宽频带
● 宽量程输入，可测量低电压至1300V（三相4线间的电压）高电压
● 瞬间过电压峰值zui大6000V，可测量zui高700kHz
● 多种接口（LAN、USB、SD卡）
● 使用GPS选件，可保证多台仪器间的数据同步

PW3198主机无法单独测量电压。需要另外购买用于电流、功率测量的钳式传感器。若需要用计算机分析保存在SD卡中的测量数据并制作报告，需要另外购买软件9624-50。

基本参数
测量线数 除了单相2线/单相3线/三相3线/三相4线，另外ch4测量电压/电流（直流或交流）
电压量程 ch1~ch3：电压测量600.00Vrms，瞬间电压测量峰值6.0000kV
ch：600.00Vrms或DC，瞬间电压测量峰值6.0000kV
电流量程 AC500.00mA~5.0000kA（测量范围根据使用的传感器不同而不同）
功率量程 300.00W~3.0000MW（根据使用的电压、电流量程自动决定）
基本精度 电压：±0.1% rdg.
电流：±0.2% rdg. ±0.1% f.s. + 电流传感器精度
有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度
测量功能 1,瞬间过电压：2MHz采样率
2,频率1个波形：从1个波形开始运算 200kHz采样率
3,电压1/2有效值、电流1/2有效值：每错开半个波形的1个波形运算
4,电压上升、电压下降、瞬间中断：电压1/2有效值时检测
5,冲击电压：电压1/2有效值时检测
6,电压波形比较：自动生成并比较判断区域
7,瞬间闪变值：符合IEC61000-4-15
8,频率：从10个波形、12个波形开始运行 40~70Hz
9,频率10秒间：从10秒间的波形开始运算 40~70Hz
10,电压波形峰值、电流波形峰值
11,电压、电流、有功功率、视在功率、无功功率、有功累积功率、无功累积功率、
功率因数、位移功率因数、电压不平衡度、电流不平衡度
12,高次谐波（电压/电流）：2k~80kHz频带
13,谐波/相位角（电压/电流），谐波功率：第0次~第50次
14,谐波电压电流相位差：第1次~第50次
15,综合谐波畸变率（电压/电流）
16,间谐波（电压/电流）：第0.5次~第49.5次
17,K因素（倍增率）
18,V10闪变，IEC闪变（短/长）
zui长记录时间 反复功能ON时：1年，zui多记录事件数：55000件（1周zui多1000件）
反复功能OFF时：35天，zui多记录时间数：1000件
接口 SD/SDHC卡（zui大32GB），RS-232C，LAN（HTTP服务器功能），USB2.0
显示 6.5英寸TFT彩色LCD（640×480点）
电源 AC适配器Z1002（100~240V，额定1.7A，50/60Hz）电池组Z1003（连续使用时间180分钟，通过连接AC适配器充电，充电时间为5小时30分）
体积和重量 300W× 211H× 68D mm, 2.6 kg（含电池组Z1003）
附件 SD存储卡2GB Z4001×1，电压线L1000×1（红、黄、蓝、灰、黑×4，鳄鱼夹×8），AC适配器Z1002×1，电池组Z1003×1，吊带×1，USB连接线×1，说明书×1，测量指南×1
电流测量
PW3198不能单独使用，测量时需要1个或1个以上电流传感器

钳式传感器 9660
电流传感器，AC100A

钳式传感器 9661
电流传感器，AC500A

钳式传感器 9669
电流传感器，AC1000A

柔性电流钳 CT9667
频带10Hz～20kHz（±3dB）;额定初级电流AC 5000 A/ 500 A;输出电压AC 500 mV/ f.s.;可测导体直径φ100mm〜 φ254 mm，zui多3种

钳式传感器 9694
电流传感器，AC5A

钳式转换器 9290-10
zui大AC1000A，用于钳形表的转换器

钳式传感器 9695-02
电流传感器，AC50A

泄漏电流钳 9675
泄漏电流传感器，AC10A

泄漏电流钳 9657-10
泄漏电流传感器，AC30A

连接电缆 9219
连接9695-02/03,采用BNC端子输出

AC/DC自动调零电流传感器 CT7731
带宽DC～5kHz（-3dB）;额定测试电流AC/DC 100A;输出电压1mV/A;可测导体直径φ 33mm

AC/DC自动调零电流传感器 CT7736
带宽DC～5kHz（-3dB）;额定测试电流AC/DC 600A;输出电压1mV/A;可测导体直径φ 33mm

AC/DC自动调零电流传感器 CT7742
带宽DC～5kHz（-3dB）;额定测试电流AC/DC 2000A;输出电压0.1mV/A;可测导体直径φ 55mm

显示单元 CM7290
CT7000系列电流传感器组合使用，可实现测量、显示和输出;测量DCA, ACA, (DC+AC)A，频率，搭载分析显示等功能;向记录仪等进行输出的功能：WAVE, RMS, PEAK, Hz;给1个CT7600s/7700s传感器供电;5号电池/外部电源

输出线L9095
BNC端子用，1.5m

AC 转换器 9445-02
100～240V AC，12 V DC/ 2.5 A 输出
电压测量

电压线L1000
标配，红/黄/蓝/灰各1， 黑4，3m长，鳄鱼夹×8

连接转换器PW9000
用于三相3线

连接转换器PW9001
用于三相4线

抓状夹9243
用于L4930/9197/9322，CAT III 1000V，196mm长

磁性转换头9804-01
用于电压线前端，红×1

磁性转换头9804-02
用于电压线前端，黑×1

插口输入线 9448
供 100V 工业电源, 线长2m (6.56ft)
PC 通讯器 (HIOKI提供的PC卡，如选择其它PC卡，则无法保证.)

SD存储卡2GB Z4001
用于保存测量数据

SD卡 Z4003
8GB
电源供应

AC适配器Z1002
标配，用于主要单元，AC 100~240V

电池组Z1003
NiMH，安装在主机中充电，DC 7.2V/4500mAh
其他选件

GPS BOX PW9005
使PW3198时钟和UTC同步

PQA查看软件9624-50
用于PQA的分析软件
